מנוע חשמלי לא תמיד מספק בציר היציאה את שילוב המהירות והמומנט שהמכונה דורשת. מנוע גיר משלב מנוע עם ממסרת הפחתה כדי להתאים את התנועה לעומס: להפחית את מהירות הסיבוב ולהגדיל את המומנט הזמין ביציאה בהתאם ליחס ההעברה ולנצילות המערכת.
הבחירה הנכונה אינה מתחילה ביחס הגיר או בהספק המנוע, אלא בדרישות היישום. צריך להגדיר מהירות יציאה, מומנט עבודה, עומסי שיא, מחזור עבודה, דיוק ותנאי סביבה, ורק לאחר מכן לבחור את המנוע, הממסרה והבקרה כמערכת אחת.
מה חשוב לבדוק בבחירת מנוע גיר?
- מהירות היציאה הדרושה
- מומנט עבודה ומומנט שיא
- יחס ההפחתה
- סוג המנוע
- מחזור העבודה
- האצות, עצירות ושינויי כיוון
- דיוק ו-Backlash
- עומסים על ציר היציאה
- מתח ומידות התקנה
- צורך ב-Encoder, בלם או בקר
- תנאי הסביבה
מהו מנוע גיר?

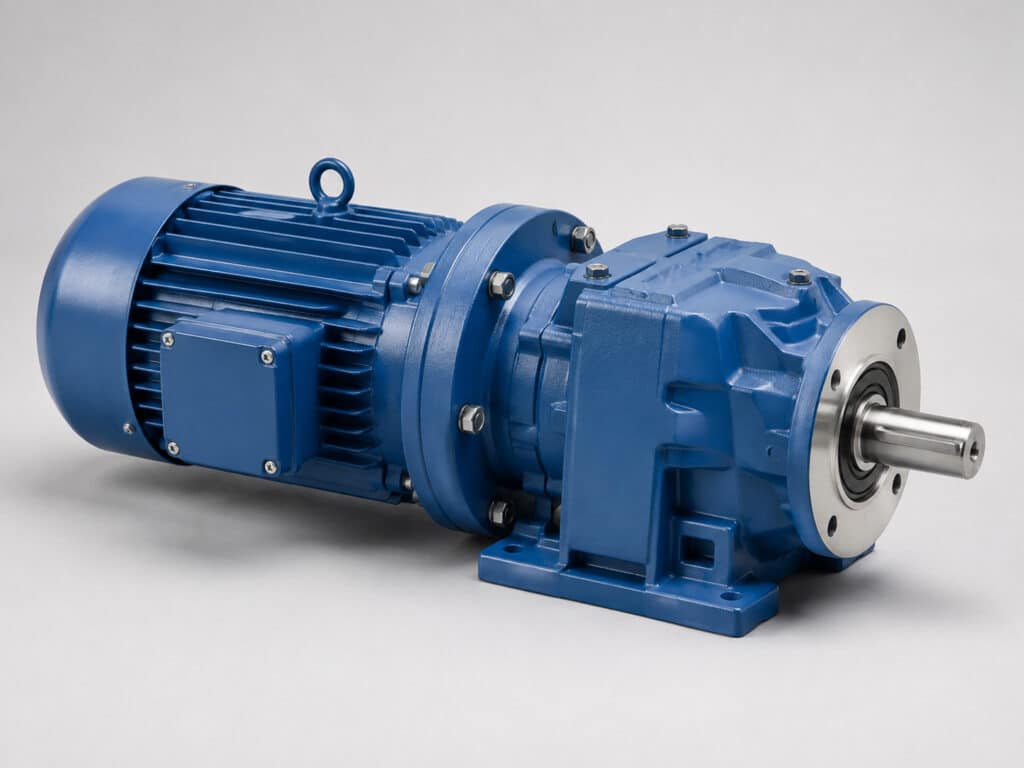

מנוע גיר הוא מכלול הנעה שמחבר מנוע חשמלי לממסרה. המנוע מייצר תנועה סיבובית, והממסרה משנה את היחס בין מהירות הסיבוב למומנט בציר היציאה, כך שהמכלול מתאים לדרישות המכונה או המנגנון.
| רכיב | תפקיד |
| מנוע חשמלי | מייצר תנועה סיבובית ומומנט |
| ממסרה / Gearbox | משנה את יחס המהירות והמומנט |
| מנוע גיר | שילוב מתוכנן של מנוע וממסרה |
| Drive / בקר | שולט באופן הפעלת המנוע |
| Encoder | מספק משוב על מהירות, מיקום או תנועה |
חשוב לא להשתמש ב"מנוע", "גיר" ו"מנוע גיר" כמונחים זהים. הממסרה היא רכיב מכני, בעוד שמנוע הגיר הוא השילוב של המנוע והממסרה כמערכת הנעה אחת.
למה מוסיפים גיר למנוע חשמלי?
מנועים רבים פועלים במהירות גבוהה יותר מזו שהעומס דורש. ממסרת הפחתה מאפשרת להתאים את מהירות המנוע למהירות העבודה של המכונה, ובמקביל להגדיל את המומנט הזמין בציר היציאה.
אפשר להעריך את יחס ההפחתה כך:
יחס הפחתה ≈ מהירות המנוע ÷ מהירות היציאה
לדוגמה, אם מנוע עובד ב-3,000 RPM ונדרשת יציאה של כ-300 RPM, יחס ההפחתה התיאורטי הוא כ-10:1.
אבל היחס לבדו אינו מספיק. צריך לוודא שהמערכת מספקת גם את המומנט הדרוש, מתמודדת עם מחזור העבודה ומתאימה לעומסים ולמגבלות המכניות של היישום.
יחס העברה הוא תוצאה של דרישות היישום, לא נקודת הפתיחה לבחירת מנוע הגיר.
איך יחס ההעברה משפיע על המומנט?
כאשר מפחיתים את מהירות היציאה באמצעות ממסרה, ניתן לקבל מומנט גבוה יותר בציר היציאה. בפועל, המומנט תלוי ב:
- מומנט המנוע
- יחס ההפחתה
- נצילות הממסרה
בקירוב, מומנט היציאה מתקבל ממומנט המנוע כפול יחס ההפחתה ונצילות הממסרה, אך בכל מקרה אין לעבור את ערכי המומנט הרציף ומומנט השיא המותרים לממסרה הספציפית.
חשוב גם להבחין בין שני סוגי דרישה.
מומנט עבודה רציף הוא המומנט שהמערכת צריכה לספק במהלך הפעילות הרגילה.
מומנט שיא, Peak Torque, הוא עומס גבוה יותר שמופיע לפרקי זמן קצרים, למשל בזמן התנעה, האצה, עצירה או שינוי כיוון.
לכן מערכת שמתאימה למומנט הממוצע אינה בהכרח מתאימה לעומסי השיא של המכונה.
למה אי אפשר לבחור מנוע גיר רק לפי הספק?
שני יישומים יכולים להשתמש במנועים בעלי הספק דומה אבל לדרוש שילובים שונים לחלוטין של מהירות ומומנט.
יישום אחד יכול לעבוד במהירות גבוהה ובעומס נמוך, ואחר במהירות נמוכה ובמומנט גבוה. גם מחזור העבודה וההאצות יכולים להיות שונים.
לכן Watt או kW לבדם אינם מספיקים.
לפחות שני פרמטרים צריכים להיות מוגדרים כבר בתחילת הבחירה:
Speed + Torque
ההספק מספק תמונה חשובה על יכולת העברת האנרגיה, אבל הוא אינו מגדיר לבדו באיזו מהירות ובאיזה מומנט ציר היציאה צריך לעבוד.

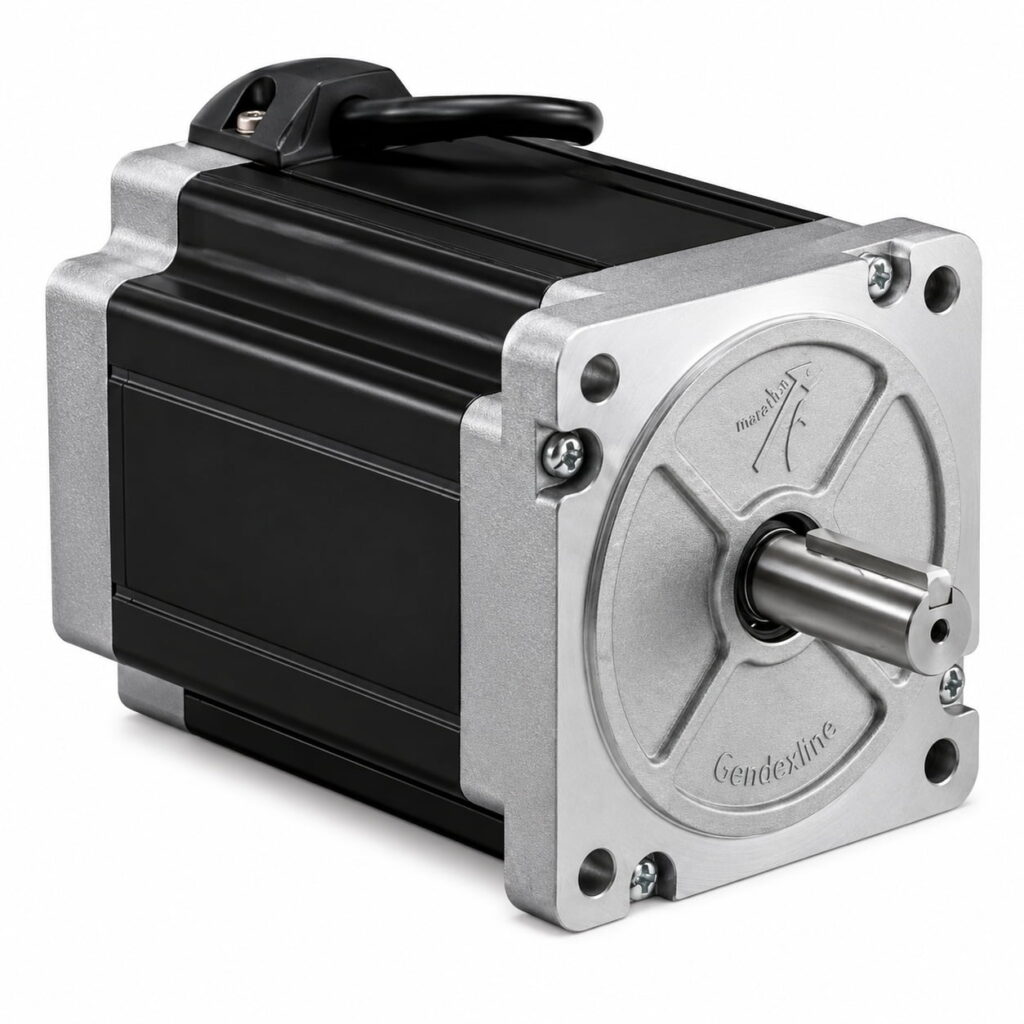

איזה סוג מנוע אפשר לשלב עם גיר?

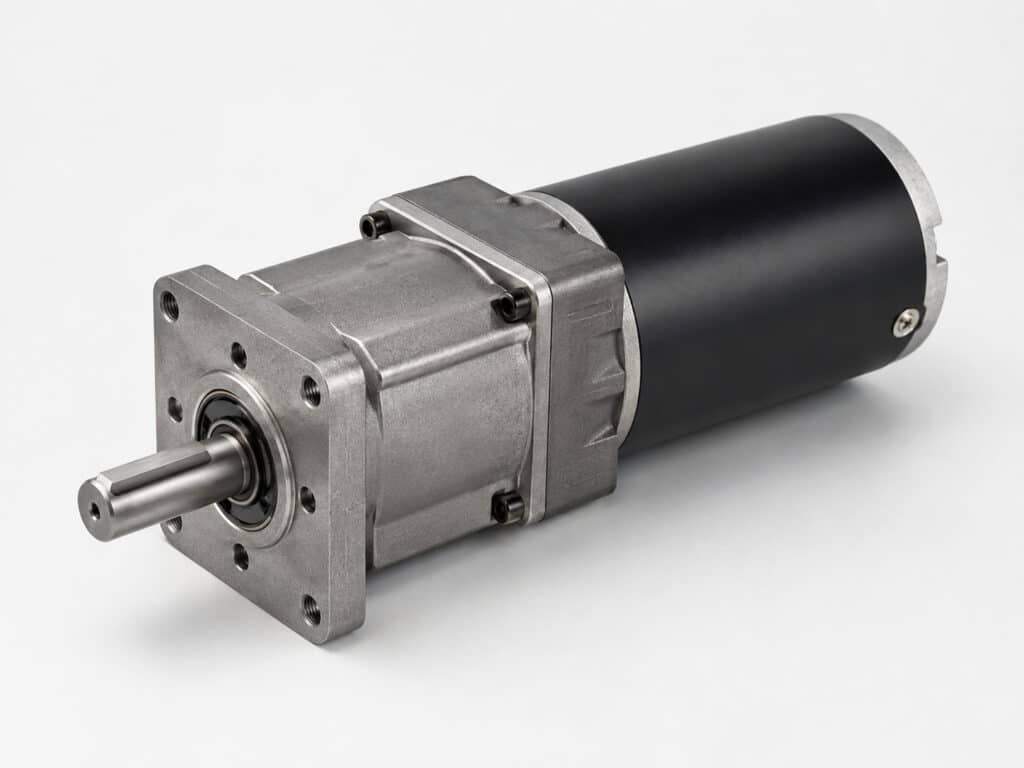

מנוע DC עם גיר
מנוע DC עם גיר יכול להיות רלוונטי כאשר קיימת הזנת DC ונדרשת מערכת קומפקטית שבה המהירות והמומנט מותאמים באמצעות ממסרה.
ההתאמה תלויה בדרישות היישום, מחזור העבודה, רמת הבקרה והעומס.
מנוע Brushless עם גיר
מנוע Brushless או BLDC עם גיר יכול להתאים ליישומים שבהם נדרשת בקרה אלקטרונית, עבודה דינמית ואפשרות לשלב משוב ובקרה.
היעדר מברשות גם משנה את מאפייני התחזוקה לעומת מנוע DC עם מברשות, אך אינו הופך Brushless לבחירה הנכונה בכל יישום.
מנוע סרוו עם ממסרה
כאשר נדרשים Positioning, חזרתיות גבוהה, האצות והאטות מבוקרות או שליטה מדויקת במומנט, ניתן לשלב Servo Motor עם ממסרה מתאימה.
במערכות כאלה נבחנים יחד לא רק המנוע והגיר, אלא גם הבקר, המשוב ודינמיקת העומס.
מתי ממסרה פלנטרית יכולה להיות רלוונטית?
ממסרה פלנטרית יכולה להתאים במיוחד ליישומים שבהם נדרשים מבנה קומפקטי, מומנט גבוה ביחס לגודל ורמת Backlash שמתאימה לדרישות של מערכת תנועה מדויקת.
מסיבה זו ניתן למצוא שילובים של Servo Motor וממסרה פלנטרית במערכות Motion Control.
עם זאת, ממסרה פלנטרית אינה ברירת המחדל לכל מנוע גיר. סוג הממסרה צריך להיבחר לפי מהירות, מומנט, דיוק, מקום פנוי ומאפייני העומס.
למה Backlash חשוב?
Backlash הוא החופש המכני בין רכיבי ההעברה. כאשר כיוון התנועה משתנה, יכול להיות פרק תנועה קטן שבו ציר הכניסה כבר החליף כיוון אבל התנועה עדיין לא הועברה במלואה לציר היציאה.
המשמעות תלויה מאוד ביישום.
במסוע שפועל ברציפות בכיוון אחד, Backlash עשוי להיות בעל חשיבות נמוכה יחסית. בציר שמבצע Positioning מדויק, שינויי כיוון ותנועות קצרות, הוא יכול להיות פרמטר משמעותי מאוד.
לכן אין ערך Backlash אחד שנחשב "טוב" לכל מערכת.
מהו Duty Cycle ולמה הוא חשוב?
Duty Cycle מתאר את אופן השימוש במערכת לאורך זמן.
צריך להבין האם המנוע עובד:
- באופן רציף
- לפרקי זמן קצרים
- עם התנעות רבות
- עם עצירות תכופות
- עם שינויי כיוון
- תחת עומסי שיא חוזרים
מנוע גיר שמתאים לספק מומנט מסוים לכמה שניות אינו בהכרח מתאים לספק אותו ברציפות.
מחזור העבודה משפיע גם על העומס התרמי על המנוע ועל התאמת המכלול כולו ליישום.
איך האינרציה של העומס משפיעה?
מנוע שמאיץ גלגל קטן אינו מתמודד עם אותה דינמיקה כמו מנוע שמאיץ תוף, גליל גדול, זרוע או מסה מסתובבת משמעותית.
ככל שהמערכת צריכה להאיץ מהר יותר, לעצור מהר יותר או לשנות כיוון בתדירות גבוהה, כך האינרציה של העומס נעשית משמעותית יותר.
זה חשוב במיוחד במערכות Servo וביישומים דינמיים, שבהם בחירה לפי מומנט בזמן תנועה קבועה בלבד עלולה להחמיץ את הדרישה האמיתית בזמן האצה והאטה.
האם צריך Encoder במנוע גיר?
לא תמיד.
Encoder מספק למערכת הבקרה משוב על התנועה בפועל ויכול לשמש למדידת:
- מהירות
- מיקום
- מספר סיבובים
- כיוון תנועה
בציר שבו אין צורך במשוב כזה, Encoder עשוי להיות מיותר. לעומת זאת, במערכת שצריכה לשמור על מהירות, לבצע מיקום או לסגור Control Loop, המשוב יכול להיות חלק מהותי מהפתרון.
השאלה אינה "האם כדאי Encoder?", אלא איזה מידע מערכת הבקרה צריכה לקבל מהציר.
מה ההבדל בין מנוע גיר לווסת מהירות ומתי משתמשים בשניהם?
ממסרה ובקר מהירות פותרים בעיות שונות.
הממסרה משנה באופן מכני את היחס בין המהירות למומנט.
Drive או וסת מהירות שולט באופן שבו המנוע מופעל ומאפשר לשנות את מהירותו בהתאם לסוג המנוע והבקר.
ביישומים רבים משתמשים בשניהם:
המנוע מניע את הממסרה, והממסרה מעבירה את התנועה לעומס.
כאשר ה-Drive שולט במנוע.
הממסרה מביאה את המערכת לטווח המהירות והמומנט המתאים, והבקר מאפשר לשלוט בתנועה בתוך טווח העבודה.
מה צריך לבדוק בציר היציאה ובהתקנה?
גם כאשר המהירות והמומנט מתאימים, המנוע והממסרה צריכים להתחבר בפועל למכונה.
כדאי לבדוק:
- קוטר ואורך ציר
- ציר מלא או חלול
- Flange וחיבור למכונה
- כיוון ההתקנה
- שטח פיזי זמין
- Radial Load
- Axial Load
- אופן הקיבוע
- משקל המכלול
הנתונים המותרים משתנים בין דגמים ולכן יש להתבסס על המפרט של המנוע והממסרה הספציפיים.
איך סביבת העבודה משפיעה על הבחירה?
מערכת הנעה שפועלת בתוך מכונה סגורה בתנאים מבוקרים אינה בהכרח זהה למערכת שעובדת בסביבה עם אבק, מים, לחות, רעידות או טמפרטורות חריגות.
לפני הבחירה צריך לבדוק:
- טמפרטורה
- אבק
- מים ולחות
- רעידות
- אוורור
- סביבת מזון, כאשר רלוונטי
- דרישות IP או תקן ספציפיות
אין להניח שכל מנוע גיר מתאים לתנאי חוץ, מים או סביבת מזון. ההתאמה צריכה להיבדק לפי הדגם והמפרט.
איך בוחרים מנוע גיר בשמונה שלבים?
- מגדירים את התנועה: סיבוב רציף, עצירות, שינויי כיוון או Positioning.
- מגדירים מהירות יציאה: כמה RPM נדרשים בציר העבודה.
- מגדירים מומנט: מומנט עבודה, התנעה ועומסי שיא.
- מגדירים Duty Cycle: משך העבודה ומספר ההתנעות.
- בוחנים את הדינמיקה: אינרציה, האצה, האטה ושינויי כיוון.
- מגדירים דיוק: Backlash, חזרתיות וצורך ב-Encoder.
- בודקים אילוצים: מידות, ציר, מתח ותנאי סביבה.
- מתאימים את המערכת: מנוע, ממסרה, Drive ומשוב בהתאם ליישום.
העיקרון הוא לא לבחור קודם מנוע ואז לנסות למצוא עבורו גיר, אלא להתחיל בצד של העומס ולהתקדם ממנו אל מערכת ההנעה.
טעויות נפוצות בבחירת מנועי גיר
- בחירה לפי הספק בלבד
- התחלה מיחס ההעברה במקום מדרישות היציאה
- בדיקת מומנט עבודה ללא מומנט התנעה
- התעלמות ממחזור העבודה
- יחס הפחתה שמוריד את המהירות יותר מדי
- התעלמות מ-Backlash ביישומי Positioning
- אי בדיקת עומסים רדיאליים וציריים
- הוספת Encoder בלי להגדיר איזה משוב נדרש
- ניסיון לפתור בקרת מהירות באמצעות גיר בלבד
- בחירת המנוע, הממסרה והבקר בנפרד
מה צריך להכין לפני שפונים להתאמת מנוע גיר?
כדי לבצע התאמה יעילה כדאי לרכז מראש:
- תיאור המכונה והיישום
- מה מניעים
- סוג התנועה
- RPM נדרש ביציאה
- מומנט עבודה
- מומנט שיא
- זמני האצה והאטה
- מספר התנעות
- משך העבודה
- שינויי כיוון
- דיוק נדרש
- Backlash מותר, אם ידוע
- מתח הזנה
- מגבלת מידות
- סוג ציר
- עומסים רדיאליים וציריים, אם ידועים
- טמפרטורה, אבק, מים ולחות
- צורך בבלם
- צורך ב-Encoder
- מערכת הבקרה הקיימת
- האם מדובר במכונה חדשה או Retrofit
ככל שהנתונים האלה מוגדרים טוב יותר, ניתן לבצע התאמה על בסיס דרישות היישום ולא רק לפי גודל פיזי או הספק מנוע.
מנוע הגיר כחלק ממערכת ההנעה
במכונה תעשייתית, מנוע הגיר אינו פועל בחלל ריק. מערכת ההנעה יכולה לכלול בקר תנועה או PLC, Drive, מנוע, ממסרה, עומס ובחלק מהיישומים גם Encoder שמחזיר משוב לבקר.
לכן התאמה טובה של מנוע וממסרה צריכה להביא בחשבון גם כיצד הציר נשלט, כיצד העומס מתנהג ומה נדרש מהמכונה בזמן האצה, עבודה שוטפת ועצירה.
זו גם הסיבה שביישומים מורכבים נכון להסתכל על Motor + Gearbox + Drive + Feedback כמערכת אחת ולא כאוסף רכיבים נפרדים.
שאלות נפוצות על מנועי גיר
מה זה מנוע גיר?
מנוע גיר הוא שילוב של מנוע חשמלי וממסרה. המנוע מייצר תנועה, והממסרה משנה את יחס המהירות והמומנט כדי להתאים את היציאה לדרישות המכונה.
למה משתמשים בגיר עם מנוע חשמלי?
משתמשים בממסרה כאשר מהירות המנוע גבוהה מהמהירות שהיישום דורש או כאשר נדרש מומנט גבוה יותר בציר היציאה. ההתאמה תלויה ביחס ההפחתה ובנצילות המערכת.
איך בוחרים יחס העברה?
מתחילים מהמהירות הנדרשת בציר היציאה ומהירות המנוע, ולאחר מכן בודקים גם מומנט, נצילות, מחזור עבודה והעומסים שהמערכת צריכה להתמודד איתם.
מה ההבדל בין מנוע גיר לממסרה?
ממסרה היא הרכיב המכני שמשנה את יחס המהירות והמומנט. מנוע גיר הוא מכלול שמשלב מנוע חשמלי וממסרה כדי לקבל תנאי יציאה מתאימים.
מה ההבדל בין גיר לבקר מהירות?
גיר משנה את יחס המהירות והמומנט באופן מכני. בקר מהירות שולט באופן הפעלת המנוע. ביישומים רבים משתמשים בשני הרכיבים יחד.
מתי צריך Encoder במנוע גיר?
Encoder רלוונטי כאשר מערכת הבקרה צריכה משוב על מהירות, מיקום או תנועה. הוא אינו נדרש בכל מנוע גיר והבחירה תלויה בתפקיד הציר במכונה.
מתי משתמשים בסרוו עם גיר?
Servo עם Gearbox יכול להתאים כאשר נדרשים מיקום מבוקר, חזרתיות, תגובה דינמית ושליטה מדויקת בתנועה ובמומנט.
מה חשוב יותר, הספק או מומנט?
לא ניתן לבחור לפי אחד מהם בלבד. יש להגדיר גם מהירות יציאה, מומנט עבודה, עומסי שיא, מחזור עבודה ודינמיקת העומס.
