ג'ויסטיקים תעשייתיים: איך בוחרים ג'ויסטיק למערכת בקרה?

ג'ויסטיק תעשייתי הוא התקן פיקוד ידני שמאפשר למפעיל לשלוט בתנועה או בפונקציה של מכונה באמצעות הזזת ידית בציר אחד או יותר. בהתאם למבנה ולמערכת הבקרה, הפקודה יכולה להיות בדידה, למשל קדימה או אחורה, או רציפה, כך שמידת הסטת הידית משפיעה על ערך הפיקוד.

לכן בחירת ג'ויסטיקים תעשייתיים אינה מסתכמת בצורה של הידית או במספר הצירים. צריך להגדיר מה המפעיל אמור לשלוט בו, איזה אות מערכת הבקרה צריכה לקבל, כיצד הידית צריכה להתנהג לאחר השחרור ומהם תנאי העבודה שבהם היא תותקן.

מה חשוב לבדוק לפני שבוחרים ג'ויסטיק תעשייתי?

• מה רוצים לשלוט בו

• מספר הצירים הנדרש

• פיקוד בדיד או רציף

• סוג האות שמערכת הבקרה צריכה לקבל

• חזרה למרכז או שמירת מצב

• צורך בכפתורים או בפונקציות נוספות

• רגישות וטווח התנועה

• התאמה ל-PLC, בקר תנועה או Drive

• סביבת העבודה

• אופן ההתקנה

• דרישות הבטיחות של המכונה

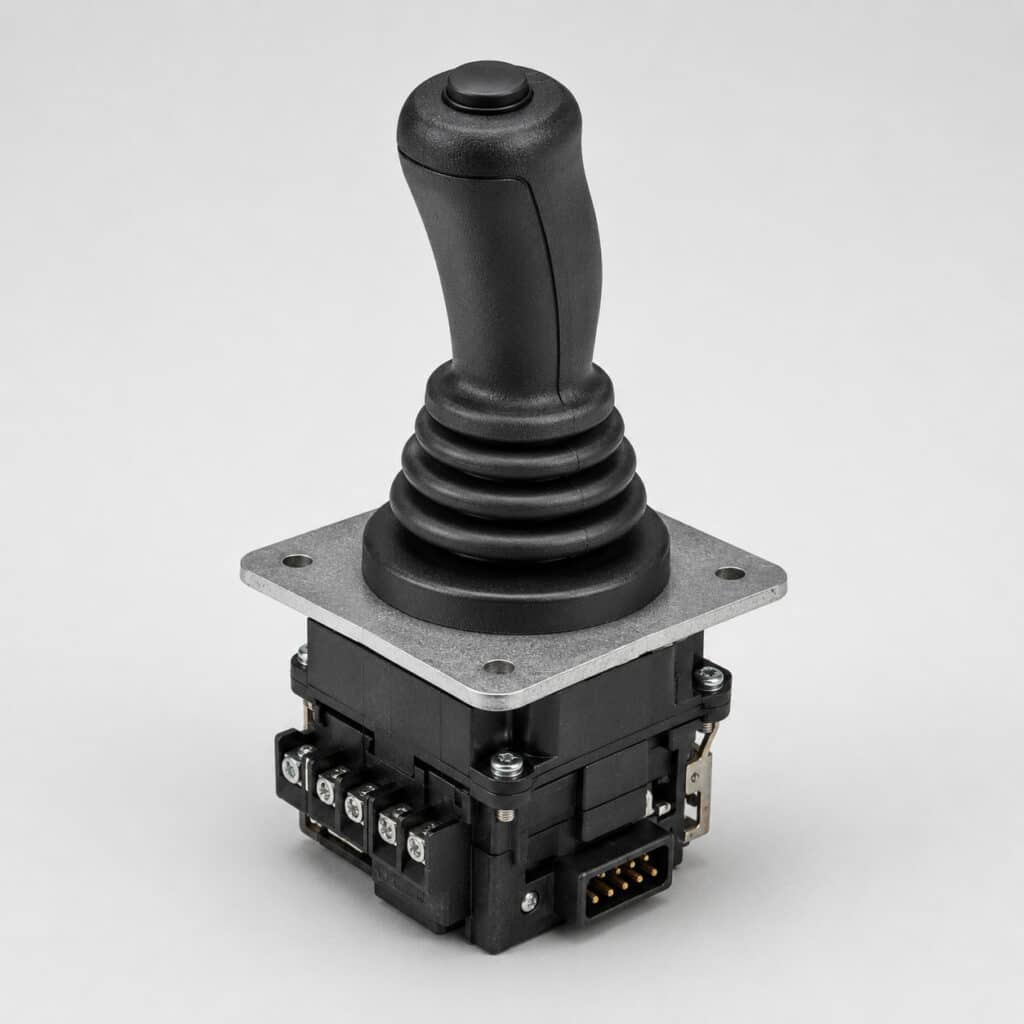

מהו ג'ויסטיק תעשייתי?

ג'ויסטיק תעשייתי הוא התקן קלט שמתרגם את כיוון ומידת התנועה של ידית לפקודות המועברות למערכת בקרה לצורך שליטה במכונה, במערכת הנעה או במנגנון אחר.

הג'ויסטיק עצמו אינו בהכרח בקר התנועה, וסת המהירות או ה-PLC. הוא מייצר את פקודת המפעיל, והמערכת שמקבלת את הפקודה קובעת כיצד המכונה תגיב.

במערכת טיפוסית ניתן לחשוב על שרשרת הפיקוד כך:

מפעיל
↓
ג'ויסטיק
↓
PLC או בקר תנועה
↓
Drive או Servo Drive
↓
מנוע או Actuator
↓
המכונה

הארכיטקטורה בפועל משתנה בין מערכות, אך היא ממחישה מדוע חשוב לבחור את הג'ויסטיק כחלק ממערכת הבקרה ולא כרכיב מבודד.

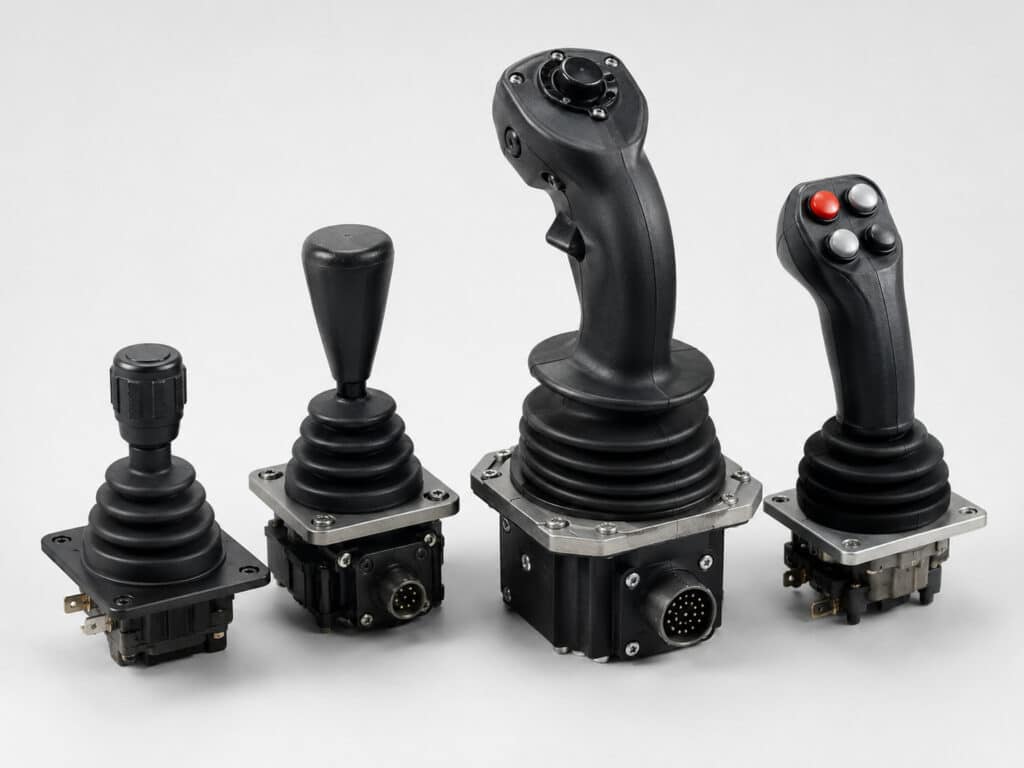

ג'ויסטיק עם מגעים או ג'ויסטיק אנלוגי?

זהו אחד ההבדלים המרכזיים בין סוגי הג'ויסטיקים.

ג'ויסטיק עם מגעים

ג'ויסטיק בעל מגעים מתאים כאשר נדרשות פקודות בדידות. לדוגמה:

• קדימה או אחורה

• ימינה או שמאלה

• למעלה או למטה

• הפעלה של פונקציה

• מעבר בין מצבים

במקרה כזה מערכת הבקרה מקבלת מצב מוגדר, ולא ערך שמשתנה בהתאם למידת הסטת הידית.

ג'ויסטיק אנלוגי

בג'ויסטיק אנלוגי, הפקודה יכולה להשתנות בהתאם למידת הסטת הידית.

לדוגמה, ביישום שבו הג'ויסטיק משמש לפקודת מהירות, הסטה קטנה יכולה לבקש תנועה איטית יותר והסטה גדולה פקודה גבוהה יותר, בהתאם ללוגיקה של מערכת הבקרה.

חשוב לא להניח שכל ג'ויסטיק אנלוגי מספק אותו סוג אות. סוג היציאה החשמלית צריך להיבדק לפי הדגם ולפי הכניסה שאליה הוא מתחבר. חשוב גם להבחין בין אופי הפקודה לבין ממשק היציאה. פקודה פרופורציונלית יכולה להיות מיוצגת באמצעות אות אנלוגי, אך קיימים גם ג'ויסטיקים שמעבירים את ערך הפקודה באמצעות ממשק תקשורת דיגיטלי. לכן יש לבדוק בנפרד כיצד הידית מייצגת את התנועה ואיזה אות או פרוטוקול מערכת הבקרה צריכה לקבל.

פיקוד בדיד או שליטה פרופורציונלית?

ההחלטה בין מגעים לפיקוד אנלוגי מתחילה בהתנהגות שרוצים לקבל מהמכונה.

פיקוד בדיד מתאים לפעולה בעלת מצבים מוגדרים, למשל למעלה או למטה.

פיקוד פרופורציונלי מתאים כאשר רוצים שמידת הפקודה תשתנה בהתאם לתנועת המפעיל.

במערכת הרמה, לדוגמה, ייתכן שביישום אחד מספיק לבחור בין הרמה להורדה. ביישום אחר המפעיל צריך גם לשלוט באופן הדרגתי במהירות התנועה.

למרות שבשני המקרים משתמשים בידית פיקוד, דרישות הבקרה שונות לחלוטין.

כמה צירים צריך בג'ויסטיק?

מספר הצירים צריך להיגזר ממספר התנועות שהמפעיל צריך לשלוט בהן באמצעות הידית.

ג'ויסטיק בציר אחד

מתאים לשליטה בתנועה אחת דו-כיוונית, למשל:

קדימה ↔ אחורה

או:

למעלה ↔ למטה

הוא יכול להשתלב במנגנון ליניארי, מערכת הרמה או ציר תנועה יחיד.

ג'ויסטיק בשני צירים

מאפשר לשלוט בשתי תנועות באמצעות אותה ידית.

לדוגמה:

ציר X: ימינה ושמאלה
ציר Y: קדימה ואחורה

תצורה כזו יכולה להיות רלוונטית למנגנוני מיקום, ציוד הרמה ומכונות שבהן המפעיל צריך לשלוט בשני כיווני תנועה.

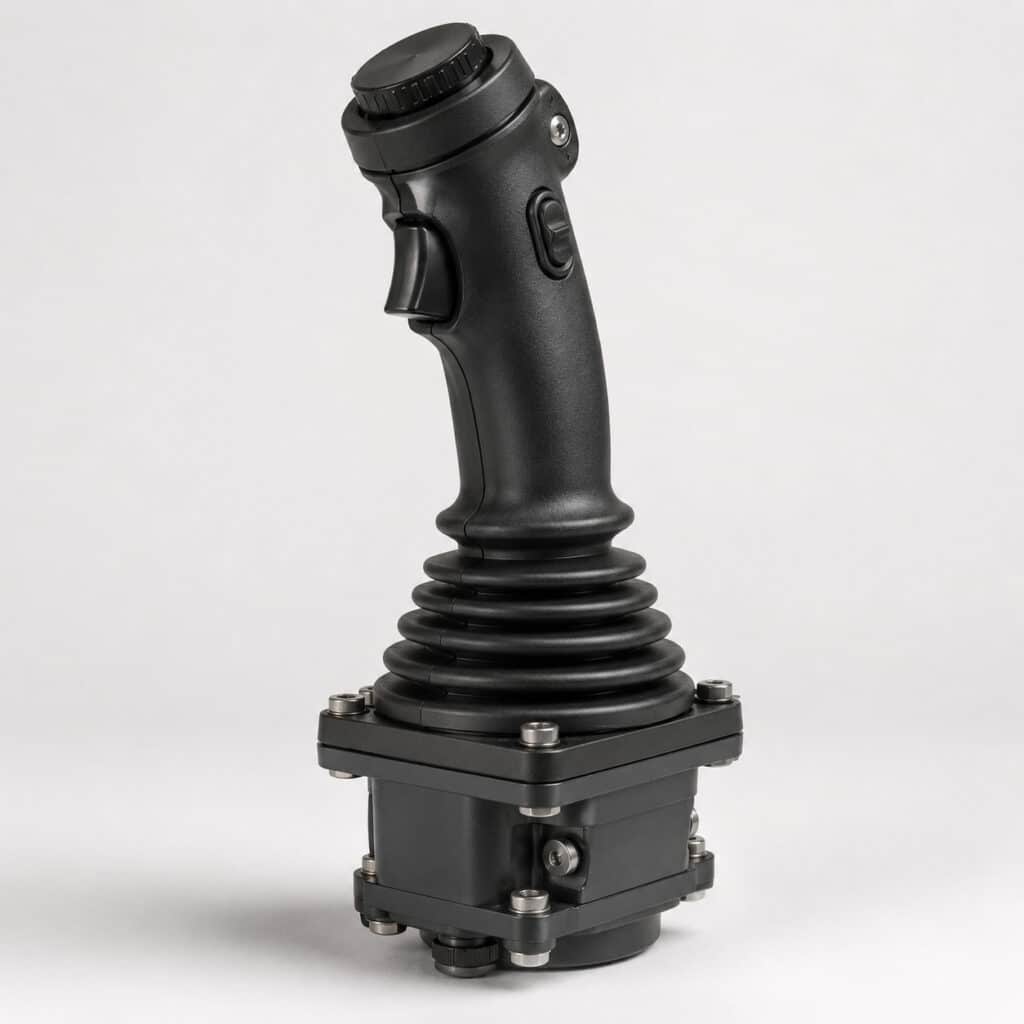

ג'ויסטיק בשלושה צירים

במערכות מסוימות ניתן לשלוט גם בפונקציה שלישית. אופן הפעלת הציר השלישי תלוי במבנה הג'ויסטיק הספציפי.

אין להניח מראש שהציר השלישי הוא סיבוב של הידית או מנגנון מסוים אחר.

יותר צירים אינם בהכרח יתרון. צריך לבחור את מספר הצירים לפי הפעולות שהמפעיל באמת צריך לבצע.

חזרה למרכז או שמירת מצב?

שאלה חשובה באפיון היא מה המכונה אמורה לעשות כאשר המפעיל מוריד את היד מהג'ויסטיק.

בג'ויסטיק עם Spring Return, הידית חוזרת למיקום המרכז לאחר השחרור. תצורה כזו יכולה להיות רלוונטית כאשר רוצים שהפקודה תחזור למצב ניטרלי כאשר המפעיל מפסיק להפעיל כוח על הידית.

ביישומים אחרים עשוי להידרש מצב שבו הידית נשארת במיקום שנבחר.

קיימות גם תצורות נוספות עם נקודות עצירה או מצבי ביניים, אך האפשרויות תלויות בדגם.

לכן חזרה למרכז אינה רק מאפיין מכני. היא חלק מהגדרת ההתנהגות הרצויה של המכונה.

איזה אות צריך לצאת מהג'ויסטיק?

במקום להתחיל מהשאלה "איזה אות הג'ויסטיק נותן?", כדאי להתחיל מהצד השני:

מה מערכת הבקרה יודעת לקבל?

לפני בחירה צריך לדעת:

• איזה PLC או בקר קיים

• אילו כניסות זמינות

• האם נדרש פיקוד בדיד או רציף

• מה מתח מערכת הבקרה

• כיצד נקודת האפס מוגדרת

• האם נדרש Scaling של הפקודה

ג'ויסטיקים תעשייתיים יכולים להשתמש בסוגי יציאות שונים, ולכן אי אפשר לקבוע אות מסוים בלי לבדוק את המוצר ואת ארכיטקטורת הבקרה.

איך ג'ויסטיק מתחבר ל-PLC?

החיבור תלוי בסוג הג'ויסטיק ובכניסות הזמינות בבקר.

בג'ויסטיק עם מגעים, ה-PLC יכול לקבל פקודות כמו קדימה, אחורה או שינוי כיוון באמצעות כניסות מתאימות.

בפיקוד רציף, הערך שמגיע מהג'ויסטיק יכול לשמש כ-Command Value שמערכת הבקרה מעבדת לפני שהיא שולחת את הפקודה הלאה.

הבקר יכול, בהתאם לתכנון, לבצע פעולות כמו:

• Scaling

• הגדרת Deadband

• הגבלת ערכי הפקודה

• הפעלת Interlocks

• העברת הפקודה ל-Drive

אין חיבור אוניברסלי שמתאים לכל ג'ויסטיק, ולכן החיווט וההגדרות צריכים להתבסס על המפרט של הרכיבים בפועל.

איך ג'ויסטיק יכול לשלוט במהירות של מנוע?

ברוב מערכות הבקרה הג'ויסטיק אינו אמור להפעיל את המנוע ישירות.

הזרימה יכולה להיות:

ג'ויסטיק
↓
PLC או בקר
↓
וסת מהירות / Drive
↓
מנוע

הג'ויסטיק מייצר את פקודת המפעיל, בעוד שה-Drive אחראי להפעלת המנוע בהתאם לפקודה ולפרמטרים שהוגדרו.

לכן ג'ויסטיק ווסת מהירות אינם חלופות זה לזה. הם ממלאים תפקידים שונים באותה מערכת.

איך ג'ויסטיק משתלב בבקרת תנועה?

במערכת Motion Control, הג'ויסטיק יכול לשמש ליצירת פקודת תנועה ידנית לבקר, ל-PLC או למערכת Servo.

בהתאם ליישום, הוא יכול לשמש לצורך:

• Jog Control

• פקודת מהירות ידנית

• בחירת כיוון

• Manual Positioning

• Setup

• פעולות תחזוקה

הפקודה עצמה אינה חייבת לעבור ישירות לציר. מערכת הבקרה יכולה לעבד אותה, להגביל אותה ולבדוק תנאים נוספים לפני שהמנוע מתחיל לנוע.

מה התפקיד של כפתורים על ידית הג'ויסטיק?

בג'ויסטיקים מסוימים ניתן לשלב כפתורים להפעלת פונקציות נוספות, למשל אישור פעולה, החלפת מצב או פונקציה נלווית.

שרף מציגה גם אפשרויות עם כפתורי משבת, אך חשוב להבחין בין כפתור פיקוד לבין רכיב Safety.

אין להניח שכפתור המותקן על ידית הג'ויסטיק הוא מפסק חירום, Enabling Device מאושר או רכיב שממלא פונקציית בטיחות מסוימת, אלא אם המפרט של המוצר והמערכת מאשרים זאת.

האם ג'ויסטיק הוא רכיב בטיחות?

לא בהכרח.

ג'ויסטיק הוא בראש ובראשונה התקן פיקוד. אם פונקציה שלו אמורה להשתלב במערכת בטיחות, צריך לבדוק את המוצר הספציפי ואת תכנון מערכת הבקרה כולה.

אין להסיק מהימצאות כפתור, קפיץ חזרה או מנגנון מכני אחר שהרכיב מתאים אוטומטית לביצוע פונקציית Safety.

דרישות הבטיחות צריכות להיות מוגדרות ברמת המכונה והמערכת, ורק לאחר מכן ניתן לבחור רכיבים המתאימים לדרישות האלה.

איך סביבת העבודה משפיעה על הבחירה?

ג'ויסטיק יכול להיות מותקן בלוח פיקוד, בקונסולה, על מכונה או בציוד הרמה. בכל אחד מהמקרים סביבת העבודה עשויה להיות שונה.

צריך לבדוק לפי הדגם:

• טמפרטורת עבודה

• אבק ומים

• רעידות

• אופן ההתקנה

• מקום זמין בפאנל

• עמידות מכנית

• תנאי השימוש בפועל

אין להניח דירוג IP, התאמה לתנאי חוץ או עמידות מסוימת ללא מפרט של הג'ויסטיק הספציפי.

איך רגישות וטווח התנועה משפיעים על השליטה?

בפיקוד פרופורציונלי לא מספיק לדעת לאיזה כיוון מזיזים את הידית. חשוב גם להבין כיצד תנועת היד של המפעיל מתורגמת לפקודה.

לדוגמה, אם תנועה קטנה מאוד של הידית גורמת מיד לפקודת מהירות גבוהה, השליטה עלולה להיות פחות מתאימה ליישום שבו נדרשת תנועה עדינה.

פרמטרים כמו טווח התנועה, נקודת המרכז, Deadband וה-Scaling של הפקודה יכולים להשפיע על התחושה ועל תגובת המכונה.

בחירת ג'ויסטיק היא גם התאמה בין תנועת המפעיל לבין האופן שבו המכונה צריכה להגיב.

למה גם הארגונומיה חשובה?

בחירת הג'ויסטיק אינה החלטה חשמלית בלבד.

כדאי לבדוק:

• כמה זמן המפעיל משתמש בידית

• האם הוא מחזיק אותה ברציפות

• האם הוא עובד עם כפפות

• האם נדרשת תנועה עדינה

• האם יש שינויי כיוון רבים

• האם מפעילים כפתורים נוספים באותה יד

• מה מיקום וזווית ההתקנה

ג'ויסטיק שמספק את האות הנכון אבל אינו מתאים לאופן העבודה של המפעיל עלול להיות בחירה לא טובה למכונה.

באילו מערכות משתמשים בג'ויסטיקים תעשייתיים?

ג'ויסטיקים יכולים להשתלב במגוון יישומים שבהם נדרשת פקודת תנועה ידנית, ובהם:

• מנופים ועגורנים

• מערכות הרמה

• מערכות שינוע

• מכונות ייצור

• מנגנוני מיקום

• מערכות הנעה

• ציוד תעשייתי

• מכונות OEM

• עמדות פיקוד ו-Manual Control

היישום עצמו אינו קובע לבדו איזה ג'ויסטיק צריך. שתי מכונות הרמה, למשל, יכולות לדרוש מספר צירים, סוג פקודה והתנהגות ידית שונים לחלוטין.

איך בוחרים ג'ויסטיק תעשייתי בשמונה שלבים?

1. מגדירים במה שולטים: מנוע, ציר, מנגנון או פונקציה במכונה.

2. מגדירים מספר תנועות: ציר אחד, שניים או שלושה.

3. בוחרים אופי פקודה: בדידה או פרופורציונלית.

4. מגדירים את סוג האות: בהתאם ל-PLC, לבקר או ל-Drive.

5. מגדירים את התנהגות הידית: חזרה למרכז, שמירת מצב או תצורה אחרת.

6. מגדירים פונקציות נוספות: כפתורים ופיקודי עזר.

7. בודקים התקנה וסביבה: מקום, אבק, מים, טמפרטורה ורעידות.

8. בודקים את כל שרשרת הבקרה: מהג'ויסטיק ועד לרכיב שמבצע את התנועה.

טעויות נפוצות בבחירת ג'ויסטיק תעשייתי

• בחירה לפי מספר הצירים בלבד

• הנחה ש"אנלוגי" הוא מפרט מספיק

• שימוש בפיקוד ON/OFF כאשר נדרשת שליטה רציפה

• אי הגדרה של התנהגות הידית לאחר שחרור

• התעלמות מנקודת האפס

• בחירה ללא בדיקת כניסות הבקר

• התעלמות מתנאי הסביבה

• הנחה שכפתור על הידית הוא רכיב Safety

• תכנון חשמלי בלי להתחשב באופן העבודה של המפעיל

מה צריך להכין לפני שפונים להתאמת ג'ויסטיק?

כדי להתאים את רכיב הפיקוד למערכת כדאי להכין:

• תיאור המכונה

• הפונקציה שעליה שולטים

• מספר צירי התנועה

• פיקוד בדיד או רציף

• סוג הבקר הקיים

• הכניסות הזמינות

• סוג האות הנדרש

• התנהגות הידית בשחרור

• צורך בכפתורים נוספים

• דרישות Safety, אם קיימות

• אופן ההתקנה

• שימוש בכפפות, אם רלוונטי

• טמפרטורה

• אבק ומים

• רעידות

• מגבלות מקום

• האם מדובר במכונה חדשה או Retrofit

ככל שהנתונים האלה מוגדרים מראש, ניתן לבחור ג'ויסטיק לפי תפקידו במערכת ולא רק לפי מבנה הידית.

שאלות נפוצות על ג'ויסטיקים תעשייתיים

מהו ג'ויסטיק תעשייתי?

ג'ויסטיק תעשייתי הוא התקן פיקוד ידני שמעביר למערכת בקרה פקודות בהתאם לכיוון ולתנועת הידית. הוא יכול לשמש לשליטה במנוע, בציר תנועה, במערכת הרמה או בפונקציות אחרות של מכונה.

מה ההבדל בין ג'ויסטיק אנלוגי לג'ויסטיק עם מגעים?

ג'ויסטיק עם מגעים מספק פקודות בדידות בהתאם לתכנון שלו. ג'ויסטיק אנלוגי יכול להעביר ערך משתנה בהתאם למידת הסטת הידית ולאפשר שליטה פרופורציונלית.

מה ההבדל בין ג'ויסטיק בציר אחד לשני צירים?

ג'ויסטיק בציר אחד משמש לשליטה בתנועה אחת, בעוד שג'ויסטיק בשני צירים מאפשר לשלוט בשתי תנועות באמצעות אותה ידית.

האם ניתן לחבר ג'ויסטיק ל-PLC?

כן, בתנאי שסוג היציאה של הג'ויסטיק מתאים לכניסות ולתכנון של מערכת הבקרה. החיבור והלוגיקה תלויים בדגם ובפונקציה שהמכונה צריכה לבצע.

האם ג'ויסטיק יכול לשלוט במהירות מנוע?

כן, במערכת שתוכננה לכך. בדרך כלל הג'ויסטיק מספק את פקודת המפעיל, והבקר או וסת המהירות משתמשים בה כדי לשלוט במנוע.

מתי צריך ג'ויסטיק שחוזר למרכז?

חזרה למרכז רלוונטית כאשר רוצים שהפקודה תחזור למצב ניטרלי לאחר שהמפעיל משחרר את הידית. הצורך תלוי בהתנהגות הרצויה של המכונה.

האם ג'ויסטיק הוא גם מפסק חירום?

לא בהכרח. כפתור או מנגנון המותקן על ג'ויסטיק אינו נחשב אוטומטית לפונקציית Emergency Stop או Safety. יש לבדוק את המוצר ואת דרישות מערכת הבטיחות.

התאמת ג'ויסטיקים ומערכות בקרה עם שרף טכנולוגיות

הבחירה בג'ויסטיק תעשייתי צריכה להתחיל במה שהמפעיל והמכונה צריכים לעשות יחד. מספר הצירים, סוג הפקודה, התנהגות הידית וסוג האות הם רק חלק מהאפיון. חשוב להבין גם לאיזה בקר הפקודה מגיעה, כיצד היא מעובדת ואיזה Drive, מנוע או Actuator מבצעים בסופו של דבר את התנועה.

שרף טכנולוגיות עוסקת במערכות בקרה והנעה ומספקת רכיבים כגון בקרים מתוכנתים, בקרי תנועה, וסתי מהירות, מערכות Servo, מנועים ואינקודרים. לכן ניתן לבחון את הג'ויסטיק לא רק כרכיב פיקוד בפני עצמו, אלא כחלק משרשרת הבקרה של המכונה.

שרף מציגה בהיצע שלה ג'ויסטיקים אנלוגיים ובעלי מגעים, לרבות אפשרויות לשליטה בציר אחד, שניים או שלושה צירים. התאמה מקצועית מתחילה בהגדרת פעולת המכונה וממשיכה בבדיקת ממשק הבקרה, תנאי העבודה והאופן שבו המפעיל צריך לשלוט בתנועה.

למידע נוסף ולהתייעצות על התאמת ג'ויסטיק למכונה או למערכת בקרה, ניתן לפנות לצוות שרף טכנולוגיות.
