מה הם כרטיסי הרחבה לכניסות אנלוגיות ואיך בוחרים את הפתרון המתאים למערכת הבקרה שלכם?

כרטיסי הרחבה לכניסות אנלוגיות הם רכיבי חומרה המאפשרים להוסיף למערכת הבקרה או ל-PLC יכולת לקלוט ולנתח אותות אנלוגיים מחיישנים ומציוד מדידה תעשייתי. הם מהווים חלק מרכזי במערכות אוטומציה מודרניות ומאפשרים לבצע ניטור, בקרה ואיסוף נתונים מדויקים ממגוון רחב של תהליכים תעשייתיים. בחירה נכונה של כרטיס ההרחבה יכולה להשפיע באופן ישיר על דיוק המדידות, אמינות המערכת והיכולת להרחיב את הפרויקט בעתיד.

מה הם כרטיסי הרחבה לכניסות אנלוגיות?

במערכות בקרה תעשייתיות רבות קיים צורך לקלוט מידע מחיישנים שונים הפועלים באמצעות אותות אנלוגיים. בעוד שכניסה דיגיטלית יודעת לזהות מצב של "0" או "1" בלבד, כניסה אנלוגית יודעת למדוד ערכים רציפים כמו טמפרטורה, לחץ, זרימה, מהירות, משקל, רמת נוזל, מיקום ועוד.

כרטיסי הרחבה לכניסות אנלוגיות נועדו להגדיל את מספר הכניסות הזמינות במערכת או להוסיף סוגי מדידה שאינם נתמכים על ידי הבקר הבסיסי. במקום להחליף בקר PLC שלם או מערכת בקרה קיימת, ניתן להוסיף מודול ייעודי שמספק את יכולות המדידה הדרושות.

בפועל, הכרטיס מקבל אות חשמלי מהחיישן, ממיר אותו לערך דיגיטלי באמצעות ממיר ADC (Analog to Digital Converter), ולאחר מכן מעביר את הנתונים לבקר לצורך עיבוד, תצוגה, קבלת החלטות וביצוע פעולות אוטומטיות.

במערכות ייצור מתקדמות, קווי אריזה, מפעלי מזון, מפעלי תרופות, מערכות אנרגיה ותשתיות מים, כרטיסי הרחבה לכניסות אנלוגיות מהווים חלק בלתי נפרד מהמערכת ומאפשרים שליטה מדויקת בתהליכים קריטיים.

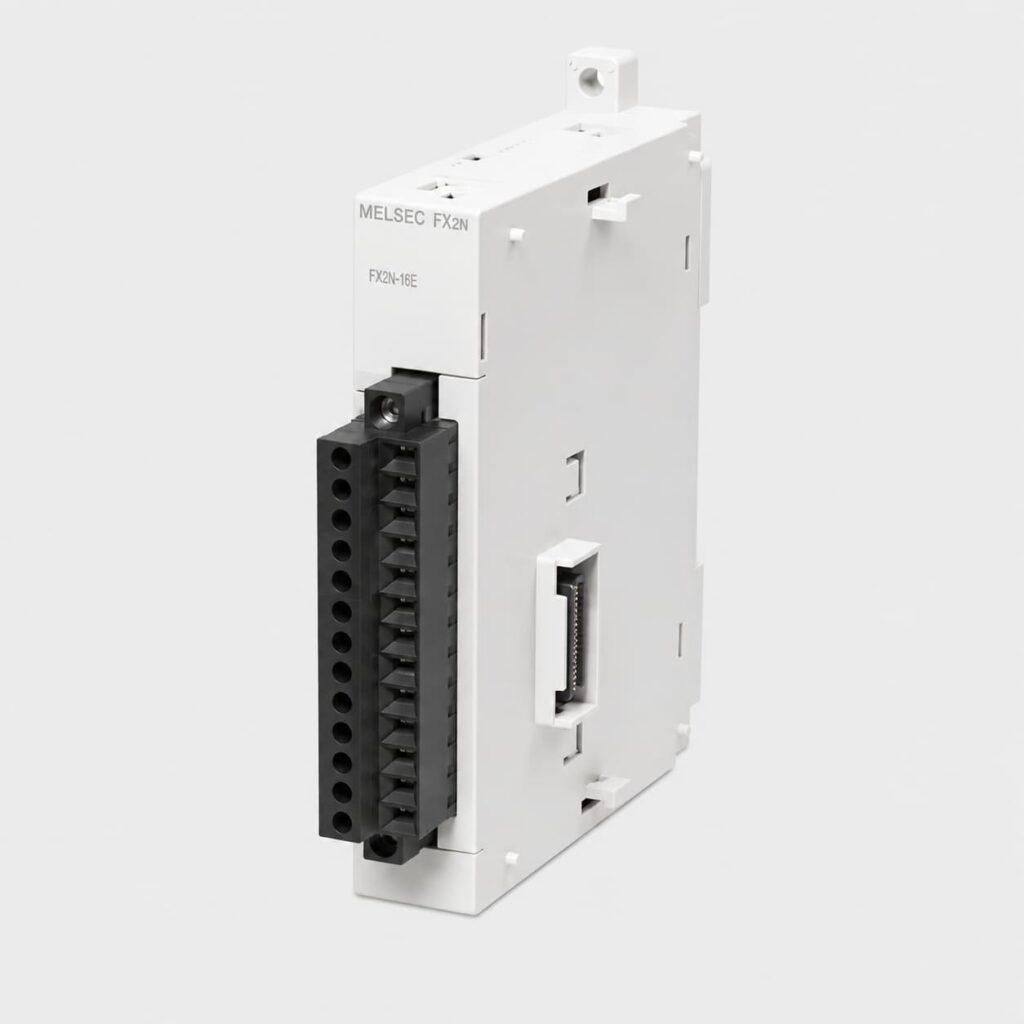

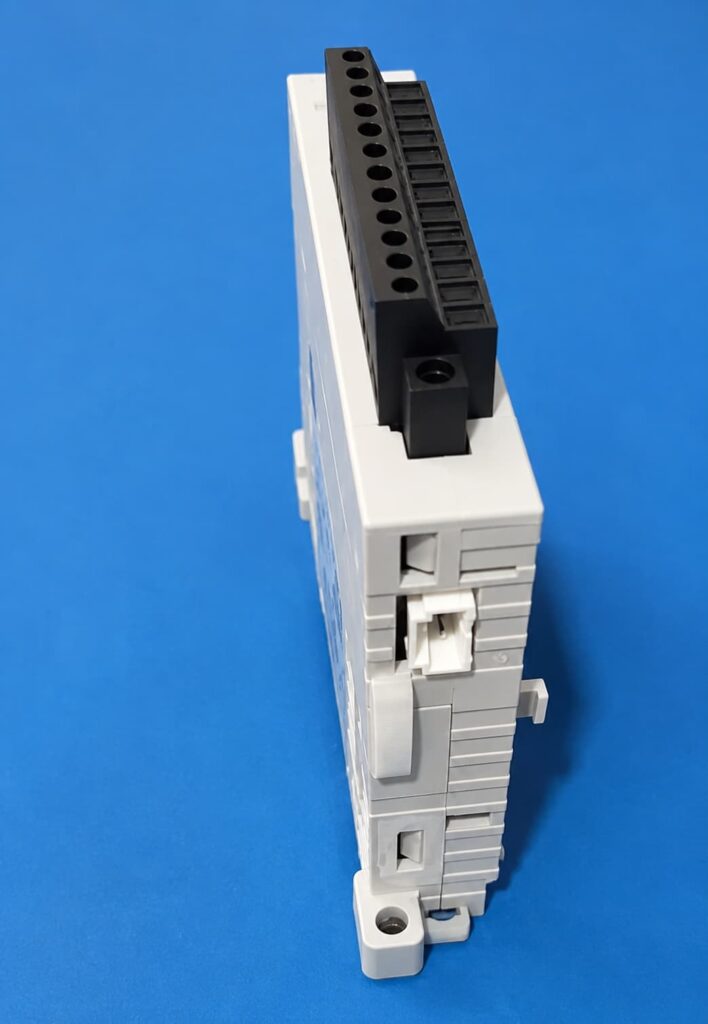

בעולם הבקרה התעשייתית קיימים מגוון מודולי הרחבה ייעודיים של מיצובישי אלקטריק, כגון FX5-4AD-ADP, FX5-8AD ו-FX3U-4AD, המאפשרים להוסיף כניסות אנלוגיות לבקרי סדרת MELSEC iQ-F ו-FX3U בהתאם לדרישות היישום.

אילו סוגי אותות נתמכים בכרטיסי הרחבה לכניסות אנלוגיות?

אחד השיקולים החשובים ביותר בבחירת כרטיס הרחבה הוא סוג האות שהמערכת צריכה למדוד. לא כל כרטיס יודע לקלוט כל סוג של אות, ולכן חשוב להבין את דרישות הפרויקט מראש.

ברוב המקרים ניתן למצוא תמיכה במגוון רחב של אותות מדידה:

• אותות מתח מסוג 0-10V.
• אותות מתח דו-כיווניים מסוג ±10V.
• אותות זרם מסוג 4-20mA.
• אותות זרם מסוג 0-20mA.
• חיישני טמפרטורה PT100.
• חיישני טמפרטורה PT1000.
• Thermocouple מסוג K.
• Thermocouple מסוג J.
• Thermocouple מסוג T.
• חיישני לחץ.
• חיישני זרימה.
• חיישני מפלס.
• מערכות שקילה מבוססות Load Cell.
• חיישני מיקום ליניאריים.
• מערכות מדידה מיוחדות לתעשייה.

אות 4-20mA נחשב לאחד האותות הנפוצים ביותר בעולם האוטומציה התעשייתית בזכות עמידותו הגבוהה בפני הפרעות חשמליות ויכולתו לעבוד למרחקים ארוכים. לעומתו, אות 0-10V נפוץ במערכות שבהן המרחק בין החיישן לבקר קצר יחסית.
לדוגמה, מודול FX5-8AD תומך במדידת אותות זרם ומתח נפוצים כגון 4-20mA, ‏0-20mA ו-0-10V, בעוד שמודולים ייעודיים אחרים בסדרת MELSEC מאפשרים חיבור ישיר לחיישני טמפרטורה מסוג PT100 ו-Thermocouple.

מדוע יש צורך בכרטיסי הרחבה לכניסות אנלוגיות?

בשלב תכנון הפרויקט נהוג להגדיר מספר מסוים של כניסות ויציאות. אולם בפועל, מערכות רבות גדלות עם הזמן. קווי ייצור מתרחבים, חיישנים חדשים מתווספים, ונדרש ניטור של נקודות נוספות שלא היו קיימות בשלב הראשוני.

במקום להחליף מערכת שלמה, ניתן להוסיף כרטיסי הרחבה לכניסות אנלוגיות וליהנות מהרחבה מהירה וחסכונית.

הצורך בהרחבה יכול לנבוע ממספר סיבות:

• הוספת חיישני טמפרטורה חדשים.
• הגדלת מספר נקודות המדידה.
• שדרוג מכונה קיימת.
• הרחבת קו ייצור.
• הוספת תחנת עבודה חדשה.
• מעבר למערכת ניטור מתקדמת יותר.
• איסוף נתונים לצורך Industry 4.0.
• שילוב מערכות IoT תעשייתיות.
• חיבור ציוד חדש שאינו נתמך במערכת הקיימת.

בפרויקטים רבים ניתן לחסוך עלויות משמעותיות באמצעות הרחבת המערכת הקיימת במקום החלפתה.

כיצד פועלים כרטיסי הרחבה לכניסות אנלוגיות?

למרות שמדובר ברכיב שנראה פשוט מבחוץ, מאחורי פעולתו עומדת טכנולוגיה מתקדמת למדי.

כאשר חיישן שולח אות אנלוגי, האות מגיע אל הכרטיס. בתוך הכרטיס נמצא ממיר ADC שתפקידו להמיר את האות האנלוגי למידע דיגיטלי שהבקר מסוגל להבין. לאחר ההמרה, הנתונים עוברים סינון, כיול ובדיקות תקינות לפני שהם נשלחים למערכת הבקרה.

רמת הדיוק של התהליך מושפעת ממספר גורמים ובהם איכות הרכיבים האלקטרוניים, רזולוציית ההמרה, קצב הדגימה, איכות ההארקה ורמת ההגנה מפני רעשים.

ככל שהמערכת דורשת מדידות מדויקות יותר, כך עולה החשיבות של בחירת כרטיס איכותי בעל מאפיינים טכניים מתקדמים.

כמה כניסות ניתן להוסיף באמצעות כרטיסי הרחבה?

היצרנים מציעים מגוון רחב של תצורות בהתאם לדרישות היישום.

בין האפשרויות הנפוצות ניתן למצוא:

• כרטיסי 2 כניסות אנלוגיות.
• כרטיסי 4 כניסות אנלוגיות.
• כרטיסי 8 כניסות אנלוגיות.
• כרטיסי 16 כניסות אנלוגיות.
• כרטיסים מודולריים בעלי הרחבה דינמית.
• מערכות Remote I/O עם עשרות ומאות ערוצים.

מספר הכניסות האפשרי מושפע ממגבלות הבקר, מהארכיטקטורה של המערכת ומהפרוטוקול שבו משתמשים לצורך התקשורת.

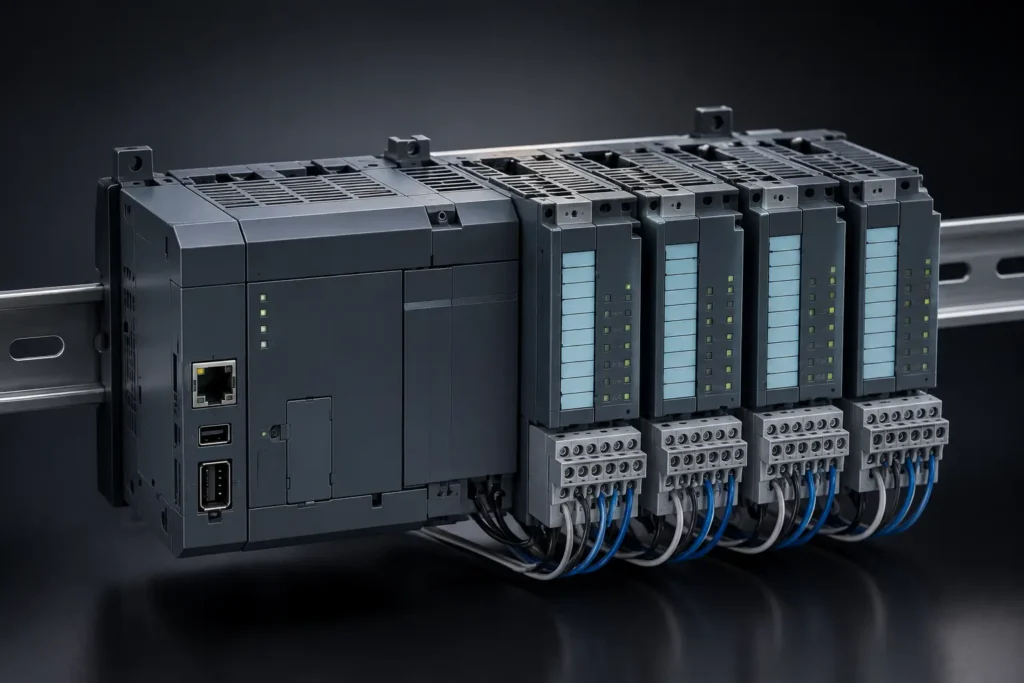

במערכות גדולות במיוחד ניתן להגיע למאות ואף אלפי נקודות מדידה באמצעות שילוב של מספר מודולי הרחבה.
במערכות מיצובישי ניתן למצוא מגוון רחב של מודולים בהתאם לכמות הערוצים הנדרשת, החל מ-FX5-4AD-ADP בעל 4 ערוצים, דרך FX5-8AD בעל 8 ערוצים, ועד למודולים מתקדמים מסדרת MELSEC iQ-R המאפשרים שילוב עשרות ומאות נקודות מדידה במערכת אחת.

מה ההבדל בין כרטיס מקומי לבין Remote I/O?

אחד הנושאים החשובים בתכנון מערכות בקרה הוא מיקום הכרטיס ביחס לבקר הראשי.

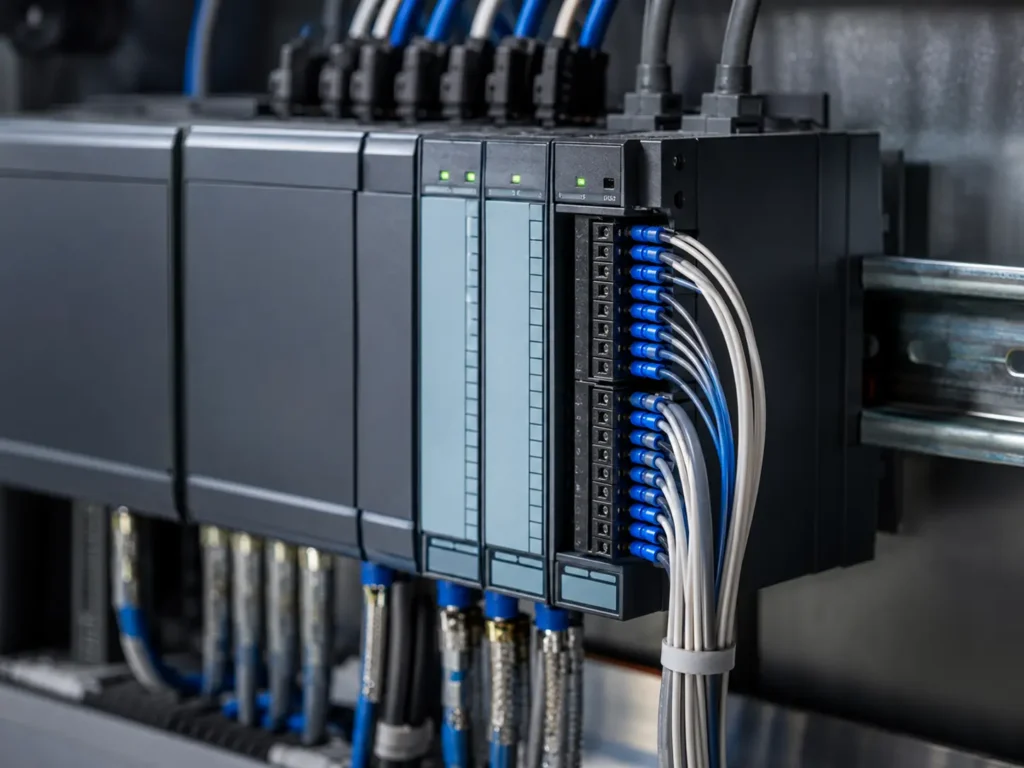

במערכת מקומית, הכרטיס מותקן פיזית לצד ה-PLC ומחובר ישירות למסילת ההרחבה של הבקר. פתרון זה מתאים כאשר החיישנים נמצאים בקרבת ארון החשמל.

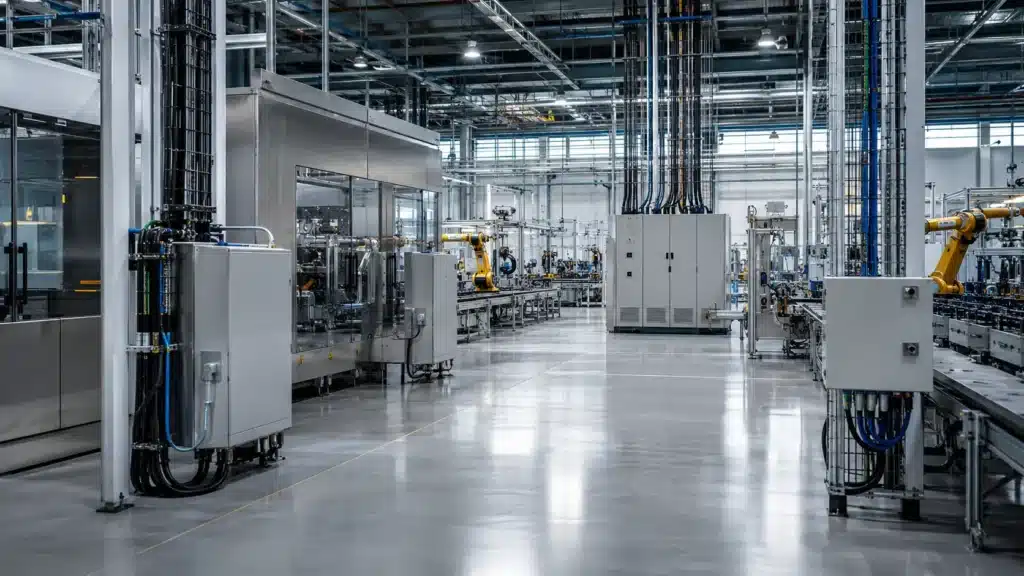

לעומת זאת, במערכות Remote I/O הכרטיסים ממוקמים בשטח עצמו, קרוב לחיישנים, ומתקשרים עם הבקר באמצעות רשת תקשורת תעשייתית.

לכל גישה יתרונות שונים:

יתרונות של כרטיסים מקומיים

• התקנה פשוטה יחסית.
• תחזוקה נוחה.
• פחות רכיבי תקשורת במערכת.
• עלות ראשונית נמוכה יותר במקרים מסוימים.

יתרונות של Remote I/O

• חיסכון משמעותי בכבלי שטח.
• צמצום רעשים חשמליים.
• גמישות גבוהה בהרחבות עתידיות.
• התאמה למפעלים גדולים.
• פיזור נקודות מדידה למרחקים גדולים.

בחירה בין שתי האפשרויות תלויה במבנה הפרויקט, במרחקים הפיזיים ובדרישות התפעוליות.

אילו פרמטרים חשוב לבדוק לפני רכישת כרטיסי הרחבה לכניסות אנלוגיות?

רבים מתמקדים רק במספר הכניסות, אך בפועל קיימים פרמטרים טכניים נוספים שמשפיעים באופן משמעותי על הביצועים.

רזולוציית המדידה

הרזולוציה קובעת כמה "צעדים" שונים הכרטיס מסוגל לזהות במדידה.

רזולוציות נפוצות:

• 12 ביט.
• 14 ביט.
• 16 ביט.
• 18 ביט.
• 24 ביט.

ככל שהרזולוציה גבוהה יותר, כך ניתן לקבל מדידות מדויקות יותר.

דיוק המדידה

דיוק המדידה מגדיר עד כמה הערך שנמדד קרוב לערך האמיתי. ביישומים כמו פארמה, שקילה או בקרת איכות, דיוק המדידה מהווה פרמטר קריטי.

זמן דגימה

במערכות מהירות כגון רובוטיקה, מערכות Motion Control וקווי ייצור אוטומטיים, יש חשיבות רבה למהירות שבה הכרטיס מעדכן את הנתונים.

בידוד חשמלי

בידוד חשמלי מגן על הציוד מפני הפרעות, הפרשי פוטנציאלים ותקלות שעלולות להשפיע על אמינות המדידה.

טווח טמפרטורות עבודה

בתעשייה קיימים לעיתים תנאי סביבה קיצוניים. חשוב לוודא שהכרטיס מתאים לטווח הטמפרטורות הקיים באתר ההתקנה.

איך לבחור כרטיסי הרחבה לכניסות אנלוגיות בצורה נכונה?

בחירה נכונה מתחילה בהבנה מדויקת של דרישות הפרויקט.

יש להגדיר מראש:

• סוגי החיישנים במערכת.
• מספר הערוצים הנדרש.
• רמת הדיוק הדרושה.
• קצב הדגימה.
• תנאי הסביבה.
• סוג הבקר הקיים.
• פרוטוקול התקשורת.
• אפשרויות הרחבה עתידיות.

טעות נפוצה היא בחירת כרטיס שמתאים לצרכים הנוכחיים בלבד. במקרים רבים כדאי לבחור פתרון שמאפשר גידול עתידי מבלי לבצע החלפת חומרה.

בדיוק בנקודה הזו חשוב לעבוד עם חברה מקצועית בעלת ניסיון בתחום האוטומציה והבקרה, שמסוגלת להתאים את הפתרון הטכנולוגי הנכון לכל יישום.

אילו תקלות נפוצות קיימות במערכות אנלוגיות?

למרות שכרטיסי הרחבה לכניסות אנלוגיות נחשבים לרכיבים אמינים מאוד, קיימות תקלות נפוצות שעלולות להשפיע על איכות המדידה.

במקרים רבים מקור התקלה אינו בכרטיס עצמו אלא בתשתית שסביבו.

התקלות הנפוצות ביותר כוללות רעשים חשמליים, הארקה לקויה, כבלי תקשורת לא מתאימים, חיבור שגוי של חיישנים, שימוש באות לא תואם או התקנה בסביבה תעשייתית מורכבת ללא מיגון מתאים.

סימנים אפשריים לתקלה:

• ערכים קופצים במסך הבקרה.
• סטייה מהערכים הצפויים.
• מדידות לא יציבות.
• ערכי קצה חריגים.
• ניתוקים אקראיים.
• קריאות שגויות מחיישנים.

אבחון מקצועי מאפשר ברוב המקרים לפתור את הבעיה במהירות וללא החלפת רכיבים.

כיצד מבצעים כיול לכניסות אנלוגיות?

כיול הוא תהליך שמטרתו לוודא שהמדידה המתקבלת תואמת ככל האפשר לערך הפיזי האמיתי.

במערכות מסוימות מבוצע כיול בעת ההתקנה בלבד, בעוד שבמערכות קריטיות מבוצעות בדיקות תקופתיות כחלק מתוכנית האחזקה.

תהליך הכיול עשוי לכלול:

• בדיקת נקודת אפס.
• בדיקת נקודת מקסימום.
• התאמת Offset.
• התאמת Span.
• בדיקת לינאריות.
• אימות מול ציוד כיול מוסמך.
• תיעוד תוצאות הכיול.

כיול נכון מסייע לשמור על אמינות המערכת לאורך זמן ומפחית סיכונים תפעוליים.

כרטיסי הרחבה לכניסות אנלוגיות בתעשייה 4.0

עולם התעשייה עובר בשנים האחרונות מהפכה משמעותית המבוססת על איסוף וניתוח נתונים בזמן אמת. במסגרת Industry 4.0 גדל הצורך במדידות מדויקות ובאיסוף מידע מכמות גדולה של חיישנים.

כרטיסי הרחבה לכניסות אנלוגיות מהווים את נקודת החיבור בין העולם הפיזי לבין מערכות הניהול והאנליטיקה המתקדמות.

באמצעותם ניתן:

• לנטר תהליכים בזמן אמת.
• לבצע תחזוקה חזויה.
• לזהות חריגות לפני תקלות.
• לשפר יעילות אנרגטית.
• לבצע אופטימיזציה של קווי ייצור.
• להעביר מידע למערכות SCADA.
• להתחבר למערכות MES.
• לשלב פלטפורמות IoT וענן.

ללא תשתית מדידה איכותית קשה מאוד ליישם תהליכי דיגיטציה מתקדמים במפעל.

באילו תעשיות משתמשים בכרטיסי הרחבה לכניסות אנלוגיות?

השימוש בטכנולוגיה זו נפוץ כמעט בכל מגזר תעשייתי.

בתעשיית המזון והמשקאות נעשה שימוש נרחב למדידת טמפרטורות, לחץ, מפלסים וזרימות. בתעשיית התרופות נדרשת רמת דיוק גבוהה במיוחד לצורך בקרה על תהליכי ייצור רגישים.

בתעשיית המים והשפכים נעשה שימוש בחיישני מפלס, מוליכות, לחץ ואיכות מים. במפעלי פלסטיק מותקנים חיישנים רבים למדידת טמפרטורות ועומסים. במפעלי אריזה משתמשים במערכות שקילה ובקרת איכות מבוססות מדידות אנלוגיות.

גם במערכות אנרגיה, תחבורה, לוגיסטיקה, רובוטיקה ותעשיות ביטחוניות ניתן למצוא מגוון רחב של יישומים המבוססים על כרטיסי הרחבה לכניסות אנלוגיות.

שאלות נפוצות על כרטיסי הרחבה לכניסות אנלוגיות

מה ההבדל בין 4-20mA לבין 0-10V?

אות 4-20mA עמיד יותר בפני הפרעות ומתאים למרחקי חיווט ארוכים יותר.

האם ניתן לשלב סוגי חיישנים שונים באותו כרטיס?

בחלק מהכרטיסים כן, אך הדבר תלוי בדגם וביכולות שהיצרן הגדיר.

האם כל כרטיס מתאים לכל PLC?

לא. יש לבדוק תאימות חומרה, תוכנה ופרוטוקולי תקשורת.

האם Remote I/O מתאים לכל מערכת?

לא תמיד. במערכות קטנות כרטיס מקומי עשוי להיות הפתרון היעיל יותר.

האם רזולוציה גבוהה תמיד עדיפה?

לא בהכרח. יש להתאים את רמת הדיוק לצורך האמיתי של היישום.

סיכום

כרטיסי הרחבה לכניסות אנלוגיות הם אחד הרכיבים החשובים ביותר בעולם הבקרה והאוטומציה התעשייתית. הם מאפשרים להרחיב מערכות קיימות, לשפר את יכולות המדידה, לשלב חיישנים מתקדמים ולתמוך בתהליכי Industry 4.0 ואיסוף נתונים בזמן אמת. בחירה נכונה של הכרטיס המתאים דורשת הבנה של סוגי האותות, דרישות הדיוק, תנאי הסביבה והארכיטקטורה הכוללת של המערכת. אם אתם מתכננים פרויקט חדש או מעוניינים להרחיב מערכת קיימת, צוות המומחים של שרף טכנולוגיות יכול לסייע באפיון, בחירת והטמעת הפתרון המתאים ביותר לצרכים ההנדסיים והתפעוליים שלכם.

שרף טכנולוגיות מספקת ומיישמת מגוון פתרונות של מיצובישי אלקטריק, לרבות מודולי כניסות אנלוגיות מסדרות FX5U, FX5UC, FX3U ו-MELSEC iQ-R, ומסייעת בבחירת הפתרון המתאים ביותר עבור מערכות בקרה, ניטור, אנרגיה, מים, רובוטיקה וקווי ייצור מתקדמים.
