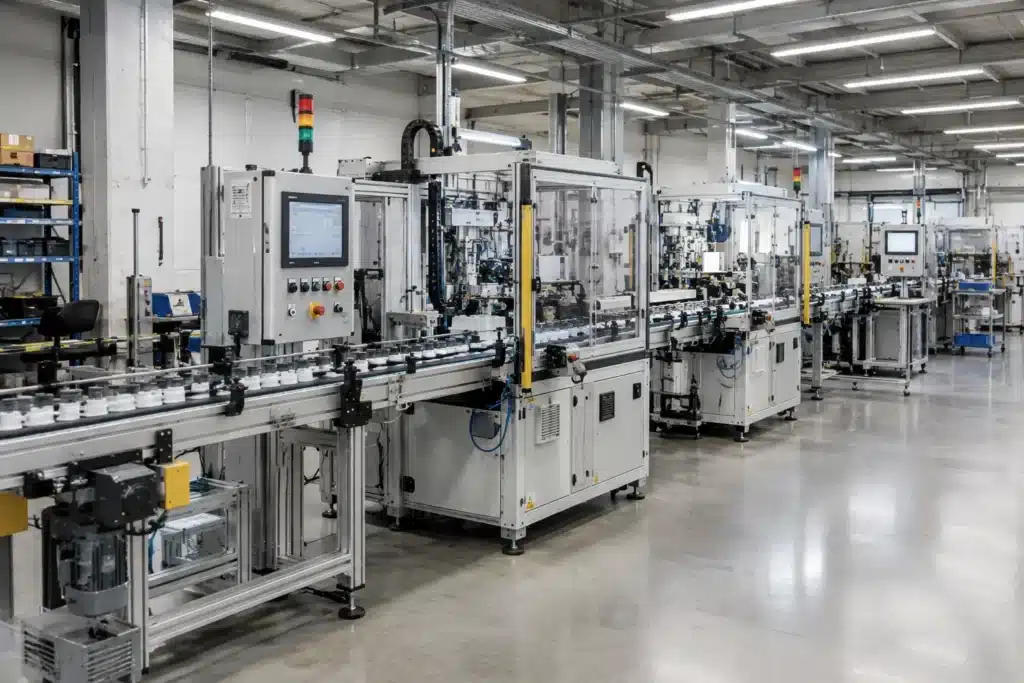

אוטומציה בקווי ייצור היא שילוב של מערכות בקרה, חישה, הנעה ותוכנה שמאפשרות לתחנות ולמכונות שונות לבצע תהליך ייצור מתואם עם פחות התערבות ידנית.

האתגר אינו רק להפוך פעולה בודדת לאוטומטית. בקו ייצור שלם צריך לתאם בין מהירויות, זמני מחזור, חיישנים, מנועים, מסועים, מערכות Servo, רובוטים וממשקי מפעיל, כך שכל התחנות יעבדו כחלק ממערכת אחת. עצירה או האטה בתחנה אחת יכולה להשפיע גם על התחנות שלפניה ואחריה.

לכן תכנון אוטומציה לקו ייצור מתחיל בהבנת התהליך כולו: מה קצב העבודה של כל תחנה, היכן נמצאים צווארי הבקבוק, איזה ציוד כבר קיים ומה צריך לקרות במצבי תקלה, החלפת מוצר או שינוי Recipe.

מהי אוטומציה בקווי ייצור?

אוטומציה בקו ייצור היא שליטה ותיאום של פעולות הייצור באמצעות מערכות בקרה, חישה, הנעה ותוכנה.

היא יכולה להתבצע בתחנה אחת, במספר תחנות, בחלק מהקו או לאורך הקו כולו. רמת האוטומציה נקבעת לפי התהליך והיישום, ולא לפי מספר הרובוטים או כמות הציוד האוטומטי.

קו אוטומטי גם אינו חייב להיות קו ללא עובדים. מפעילים יכולים להיות אחראים על הזנה, בקרה, שינוי מוצר, טיפול בחריגים או פעולות אחרות, בזמן שחלקים משמעותיים מתהליך הייצור מתבצעים באופן אוטומטי.

מה ההבדל בין אוטומציה של מכונה לאוטומציה של קו ייצור?

אוטומציה של מכונה מתמקדת בדרך כלל בפעולה מקומית, כמו חיתוך, מילוי, אריזה, הרכבה, בדיקה או מיקום מוצר.

אוטומציה של קו צריכה לנהל גם את הקשר בין המכונות. היא מתייחסת להעברת החומר בין התחנות, לסנכרון מהירויות, לקצב הייצור, להצטברות מוצרים, לשינויי Recipe ולתגובה כאשר תחנה נעצרת או אינה מוכנה לקבל מוצר נוסף.

לדוגמה, שתי מכונות יכולות להיות אוטומטיות לחלוטין בפני עצמן, אך אם אין ביניהן תיאום של Ready, Busy ו-Fault, עדיין נדרשת התערבות כדי לנהל את המעבר ביניהן.

מכונות אוטומטיות אינן בהכרח קו ייצור אוטומטי. אוטומציה ברמת הקו נוצרת כאשר התחנות מחוברות לתהליך מתואם.

אילו רכיבים משתתפים באוטומציה של קו ייצור?

הארכיטקטורה משתנה בין קווים, אך ברוב המקרים היא משלבת מספר שכבות של בקרה, חישה והנעה.

PLC ומערכת הבקרה

בקרים מתוכנתים PLC מנהלים בדרך כלל את הלוגיקה, רצף הפעולות, תנאי ההפעלה, ה-I/O, התקשורת וניהול מצבי התקלה. בקו הכולל מספר תחנות, ה-PLC יכול לשמש גם לתיאום ביניהן ולניהול התנאים שמאפשרים לכל תחנה להתחיל, לעצור או להמתין.

מערכת הבקרה היא חלק מארכיטקטורה רחבה יותר של מערכת הבקרה היא חלק מארכיטקטורה רחבה יותר של מערכות בקרה ואוטומציה, שבה רכיבים שונים ממלאים תפקידים משלימים.

חיישנים ו-Feedback

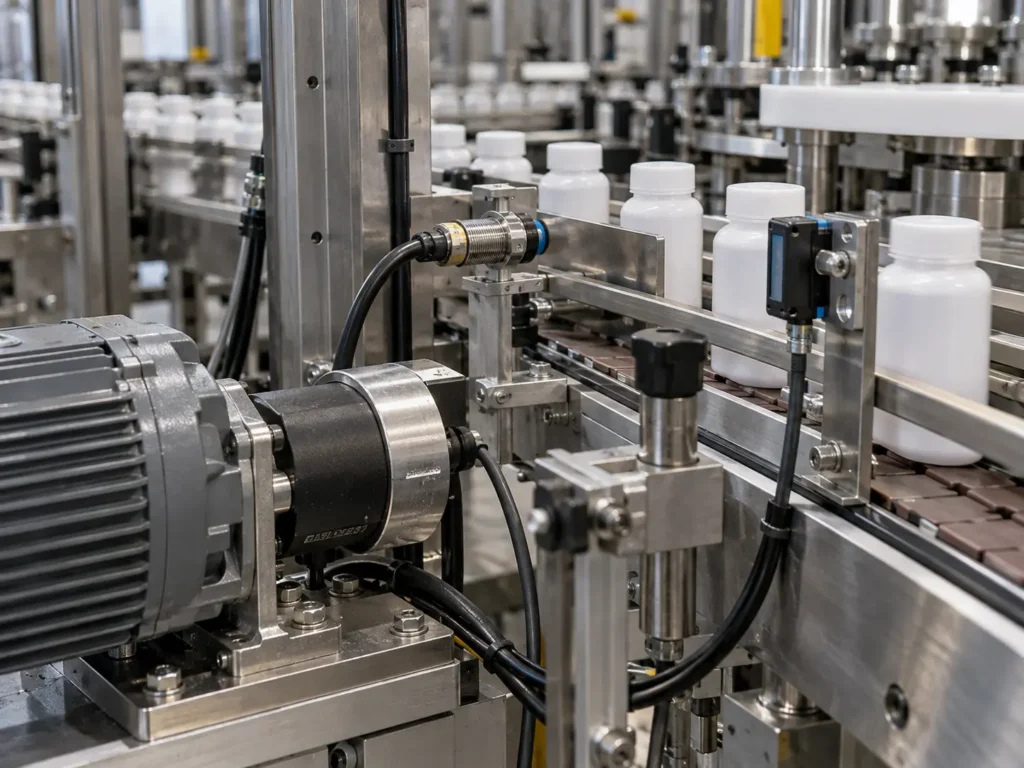

החיישנים מספקים למערכת מידע על מה שקורה בפועל: האם מוצר הגיע, מה מיקומו, האם קיים חומר בתהליך, מה המהירות, הטמפרטורה, הלחץ או מצב המכונה.

ביישומי תנועה ניתן להשתמש גם באנקודרים לקבלת משוב על מיקום או מהירות. ללא Feedback מתאים, מערכת הבקרה יכולה לשלוח פקודות אך אינה בהכרח יודעת אם התהליך בוצע כמתוכנן.

מנועים, ווסתי מהירות ומערכות Servo

ווסתי מהירות משמשים לשליטה במהירות של מנועים מתאימים, למשל במסועים, משאבות או מערכות עזר. בקו הכולל כמה מסועים, התאמת מהירויות יכולה להיות חלק משמעותי מהסנכרון בין התחנות.

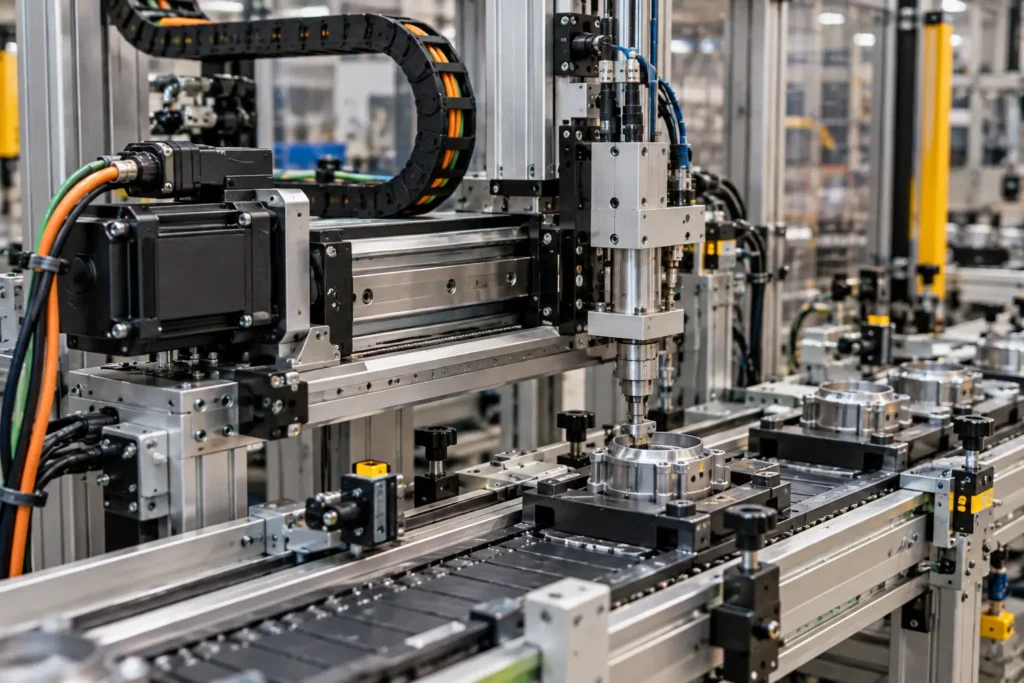

מערכות סרוו ובקרי תנועה מתאימים ליישומים שבהם נדרשים Positioning, תגובה דינמית, דיוק או סנכרון בין צירים.

HMI

ממשק HMI מאפשר למפעיל לראות את מצב הקו, להפעיל ולעצור אותו, לבחור Recipe, לשנות פרמטרים מורשים ולקבל מידע על תקלות והתראות.

בקו מורכב, תכנון נכון של הממשק חשוב כדי שהמפעיל יוכל להבין לא רק שהקו נעצר, אלא גם מאיזו סיבה ובאיזה אזור נדרש טיפול.

רובוטיקה ומערכות ייעודיות

רובוטים לתעשייה יכולים להשתלב במשימות כמו Pick & Place, אריזה, Palletizing, הרכבה או שינוע. עם זאת, רובוט אינו תנאי לאוטומציה של קו ייצור.

קווים רבים מבוססים על PLC, חיישנים, מסועים, Drives ומערכות Servo ללא רובוט כלל.

האתגר המרכזי הוא הסנכרון בין התחנות

תחנה יכולה לעבוד היטב בפני עצמה ועדיין להגביל את הקו כולו.

אם תחנה אחת מסוגלת להעביר 100 יחידות בדקה והתחנה שאחריה יכולה לקבל רק 80, הגדלת המהירות של התחנה הראשונה אינה בהכרח משפרת תפוקה. היא עלולה ליצור הצטברות מוצרים, עצירות או צורך ב-Buffer גדול יותר.

לכן יש לתכנן את הקו לפי Cycle Time של התחנות, מהירויות מסועים, זמני תגובה, Buffers ותנאי Handshake בין מכונות. חשוב להגדיר גם מה קורה כאשר תחנה downstream אינה זמינה וכיצד תחנות upstream צריכות להגיב.

אוטומציה של תחנה אחת אינה מבטיחה שיפור בתפוקת הקו. התפוקה מושפעת מהאינטראקציה בין התחנות ומה-Bottleneck של המערכת.

איך מזהים מה כדאי להפוך לאוטומטי?

לא כל פעולה בקו חייבת לעבור אוטומציה. לפני שמחליטים, כדאי לבחון היכן האוטומציה יכולה לשפר את התהליך ולא רק להחליף פעולה ידנית.

נקודות שכדאי לבדוק כוללות:

פעולות שמתבצעות בתדירות גבוהה או בהיקפי ייצור משמעותיים
פעולות חוזרות שדורשות דיוק וחזרתיות
צווארי בקבוק קבועים
עבודה פיזית משמעותית
פעולות עם סיכון בטיחותי
אזורים שבהם קיימות עצירות רבות
פעולות שיוצרות שונות באיכות
משימות שבהן זמני המחזור אינם יציבים

ההחלטה אינה צריכה להתבסס רק על השאלה כמה עבודה ידנית ניתן לחסוך. צריך להביא בחשבון גם תחזוקה, מורכבות, זמינות הקו, גמישות ושינויים צפויים במוצרים או בתהליך.

אפשר לשדרג קו ייצור קיים בלי להחליף את כולו?

כן. במקרים רבים ניתן לבצע Retrofit או שדרוג חלקי של קו קיים, בהתאם למצב הציוד ולמטרות הפרויקט.

השדרוג יכול לכלול החלפה או שדרוג של PLC, HMI, ווסתי מהירות, מנועים, Servo, חיישנים, מערכות תנועה, רובוט או התקשורת בין המכונות. במקרים אחרים ניתן להתמקד בתחנה אחת שמגבילה את ביצועי הקו.

עם זאת, Retrofit אינו בהכרח שינוי תוכנה בלבד. בהתאם לקו, ייתכן צורך בשינויי חיווט, התאמות מכניות, השבתה מתוכננת, Commissioning והרצה לפני החזרה לעבודה מלאה.

המטרה היא לבדוק אילו חלקים עדיין מתאימים לדרישות ואילו רכיבים או שכבות בקרה מגבילים את הקו.

איך מתכננים פרויקט אוטומציה לקו ייצור?

תכנון נכון מתחיל בתהליך ולא בבחירת PLC, רובוט או Drive.

מיפוי התהליך הקיים

יש להבין מה נכנס לקו, מה יוצא ממנו, אילו תחנות משתתפות בתהליך, מהו ה-Cycle Time בכל תחנה, היכן קיימות תקלות ומהם צווארי הבקבוק.

הגדרת מטרות

המטרה יכולה להיות הגדלת תפוקה, Repeatability טובה יותר, הפחתת עצירות, Changeover מהיר יותר, שיפור בטיחות או איסוף נתונים טוב יותר. המטרות משפיעות ישירות על הארכיטקטורה שתיבחר.

אפיון ארכיטקטורת הבקרה וההנעה

רק לאחר הבנת התהליך ניתן לקבוע אילו PLC, חיישנים, מערכות Motion, ווסתי מהירות, Servo, HMI, רובוטים ורכיבי תקשורת נדרשים.

תכנון תרחישי פעולה ותקלה

מערכת אינה נמדדת רק כאשר הכול עובד. צריך לתכנן גם Sensor Failure, Product Jam, Motor Fault, Station Not Ready, Emergency Stop, Restart, Manual Mode ופעולות תחזוקה.

Commissioning והרצה

בשלב ההרצה בודקים לא רק אם כל תחנה עובדת בפני עצמה, אלא אם התחנות פועלות יחד בקצב המתוכנן ואם התגובה לתקלות ולשינויים בתהליך אכן מתאימה לדרישות.

איך מתמודדים עם צווארי בקבוק בקו ייצור אוטומטי?

Bottleneck יכול להיווצר בגלל מכונה איטית, זמן המתנה בין תחנות, מהירות מסוע, פעולה ידנית, Changeover ממושך, חוסר ב-Buffer, תקלות חוזרות או זמן Restart ארוך.

הפתרון מתחיל במדידת הקו כמערכת ולא בהנחה שהתחנה האיטית ביותר פשוט צריכה מנוע מהיר יותר.

לעיתים שינוי מהירות, Buffer או לוגיקת התיאום יכול לשפר את הזרימה. במקרים אחרים נדרש שינוי בתחנה עצמה. חשוב גם לבדוק מה קורה לאחר השיפור, משום שאוטומציה של תחנה אחת אינה מבטיחה שיפור בתפוקת הקו ועלולה פשוט להעביר את צוואר הבקבוק לתחנה הבאה.

Changeover ו-Recipe Management בקו אוטומטי

כאשר אותו קו מייצר מוצרים, מידות או פורמטים שונים, האוטומציה צריכה לנהל גם את המעבר ביניהם.

Recipe יכול לכלול מהירויות, זמני פעולה, Setpoints, מיקומים, טמפרטורות או תנועות Servo. שינוי לא מתואם עלול ליצור מצב שבו תחנה אחת עובדת לפי הגדרות חדשות בזמן שתחנה אחרת נשארה עם הפרמטרים של המוצר הקודם.

ניהול Recipe מסודר מאפשר להפיץ את הפרמטרים הרלוונטיים לתחנות המתאימות ולצמצם הזנה ידנית מיותרת. המטרה היא להפוך את ה-Changeover למבוקר ועקבי יותר, בהתאם לציוד ולתהליך.

ניטור, תקלות ונתונים בקו אוטומטי

מערכת אוטומציה טובה צריכה לעזור לצוות להבין איזו תחנה או אירוע גרמו לעצירה, מתי היא התרחשה, כמה זמן נמשכה ומה היה מצב שאר הקו באותו זמן.

Alarm History, Counters, Trends ו-Data Logging יכולים לסייע לזהות תקלות שחוזרות על עצמן, ירידה בקצב או אזור שמייצר עצירות בתדירות גבוהה.

המטרה אינה לאסוף נתונים רק משום שהם זמינים. הנתונים צריכים לעזור לאתר את מקור הבעיה ולקבל החלטות לגבי תחזוקה, שינוי לוגיקה או שיפור התהליך.

דוגמה מהשטח: אוטומציה לקו ייצור פיתות

בפרויקט שביצעה שרף טכנולוגיות עבור מאפייה תעשייתית הוקמה מערכת שליטה ובקרה לקו ייצור פיתות בקצב גבוה.

המערכת כללה מספר בקרי Mitsubishi FX5U, בקרה על הזנת חומרי גלם ואינטגרציה של כ-34 מסועים תעשייתיים שפעלו בסנכרון לאורך הקו. בנוסף שולבו ווסתי תדר מסדרות Mitsubishi FR-D740 ו-FR-A840 ומסכי HMI מסוג Kinco GL150E.

שרף סיפקה בפרויקט תכנון מערכות חשמל ובקרה, בניית לוחות, תוכנה, אינטגרציה והפעלה באתר. הדוגמה ממחישה שאוטומציה של קו אינה בחירה של רכיב יחיד, אלא חיבור בין בקרה, הנעה, מסועים וממשק מפעיל למערכת אחת.

למידע נוסף ניתן לקרוא על פרויקט אוטומציה לקו ייצור פיתות.

מתי כדאי לשקול אוטומציה או שדרוג של קו ייצור?

כדאי לבחון את הנושא כאשר קיימים Bottlenecks קבועים, עצירות חוזרות, קושי לשמור על קצב אחיד, Changeover ממושך או תלות גבוהה בפעולות ידניות שחוזרות לאורך המשמרת.

שדרוג יכול להיות רלוונטי גם כאשר המכניקה עדיין מתאימה לייצור אך מערכת הבקרה או ההנעה מיושנת, כאשר רוצים להוסיף תחנה חדשה או כאשר נדרש מידע טוב יותר על מצב הקו.

כל אחד מהמצבים האלה מצדיק בדיקה ואפיון. הוא אינו אומר בהכרח שהפתרון הוא אוטומציה מלאה או החלפת הקו.

אילו שאלות צריך לשאול לפני שמתחילים?

לפני אפיון מערכת אוטומציה כדאי לענות על שאלות כמו:

מה התפוקה הנוכחית ומה התפוקה הרצויה?
היכן נמצא צוואר הבקבוק?
כמה מוצרים או Recipes הקו צריך לייצר?
איזה ציוד קיים צריך להישאר?
אילו מנועים ומערכות הנעה כבר קיימים?
כמה תחנות צריכות להיות מסונכרנות?
אילו נתונים חשוב לראות ולשמור?
איך המפעיל עובד מול הקו?
אילו תקלות חוזרות כיום?
מהן דרישות הבטיחות?
אילו הרחבות צפויות בעתיד?

התשובות עוזרות לקבוע מה באמת צריך להשתנות ומה ניתן להשאיר במערכת הקיימת.

איך שרף טכנולוגיות ניגשת לפרויקטי אוטומציה בקווי ייצור?

התהליך מתחיל במיפוי הקו והדרישות, ממשיך באפיון ארכיטקטורת הבקרה וההנעה, ורק לאחר מכן בבחירת הרכיבים המתאימים.

שרף טכנולוגיות הנעה עוסקת בתחומי הבקרה והאוטומציה התעשייתית ומספקת פתרונות הכוללים PLC, HMI, בקרי תנועה, מערכות Servo, ווסתי מהירות, מנועים, רובוטיקה ורכיבי בקרה והנעה נוספים.

המטרה היא להתאים את ארכיטקטורת המערכת לתהליך הייצור, לקצב הנדרש, לציוד שכבר קיים ולדרישות ההרחבה, ולא לבחור רכיבים בנפרד בלי להתייחס להשפעה שלהם על הקו כולו.

שאלות נפוצות על אוטומציה בקווי ייצור

מהי אוטומציה בקווי ייצור?

אוטומציה בקווי ייצור היא שילוב ותיאום של מערכות בקרה, חיישנים, הנעה ותוכנה שמאפשרים למספר תחנות ומכונות לבצע תהליך ייצור מתואם.

האם אפשר לבצע אוטומציה בקו ייצור קיים?

כן. בהתאם למבנה ולמצב הקו ניתן במקרים רבים לבצע Retrofit או שדרוג חלקי של מערכת הבקרה, ההנעה, החיישנים או תחנות מסוימות, בלי להחליף את כל הקו.

האם אוטומציה בקו ייצור מחייבת שימוש ברובוטים?

לא. רובוטיקה היא אפשרות אחת מתוך מספר טכנולוגיות. קו יכול להיות אוטומטי באמצעות PLC, חיישנים, מסועים, Drives ומערכות Servo גם ללא רובוט.

מה תפקיד ה-PLC בקו ייצור אוטומטי?

ה-PLC מנהל בדרך כלל את הלוגיקה, רצף הפעולות, ה-I/O והתיאום בין רכיבי הקו והמערכות שמחוברות אליו.

איך יודעים איזה חלק בקו כדאי להפוך לאוטומטי?

מתחילים במיפוי Cycle Times, פעולות ידניות, תדירות הפעולות, Bottlenecks, תקלות, דרישות איכות ובטיחות ומטרות הקו. לאחר מכן בוחנים היכן אוטומציה יכולה לשפר את התהליך בצורה משמעותית.

אוטומציה בקו ייצור היא קודם כל מערכת מתואמת

אוטומציה יעילה בקו ייצור אינה נמדדת במספר הרובוטים או בכמות הציוד החדש שהותקן. היא נמדדת ביכולת של התחנות, מערכות הבקרה ורכיבי ההנעה לעבוד יחד כתהליך אחד מתואם.

לפני שמחליטים אילו רכיבים להוסיף או לשדרג, צריך לבחון את קצב התחנות, צווארי הבקבוק, דרישות התנועה, ה-I/O, מצבי התקלה, ה-Changeover והציוד שכבר קיים.

שרף טכנולוגיות הנעה עוסקת בתכנון ואספקת פתרונות בקרה והנעה לתעשייה, לרבות PLC, בקרת תנועה, Servo, VFD, HMI ורובוטיקה, ומשלבת אותם בפרויקטי אוטומציה בהתאם לצורכי היישום.

ניתן לפנות לצוות שרף לצורך בחינת קו קיים או אפיון מערכת אוטומציה לקו חדש.
